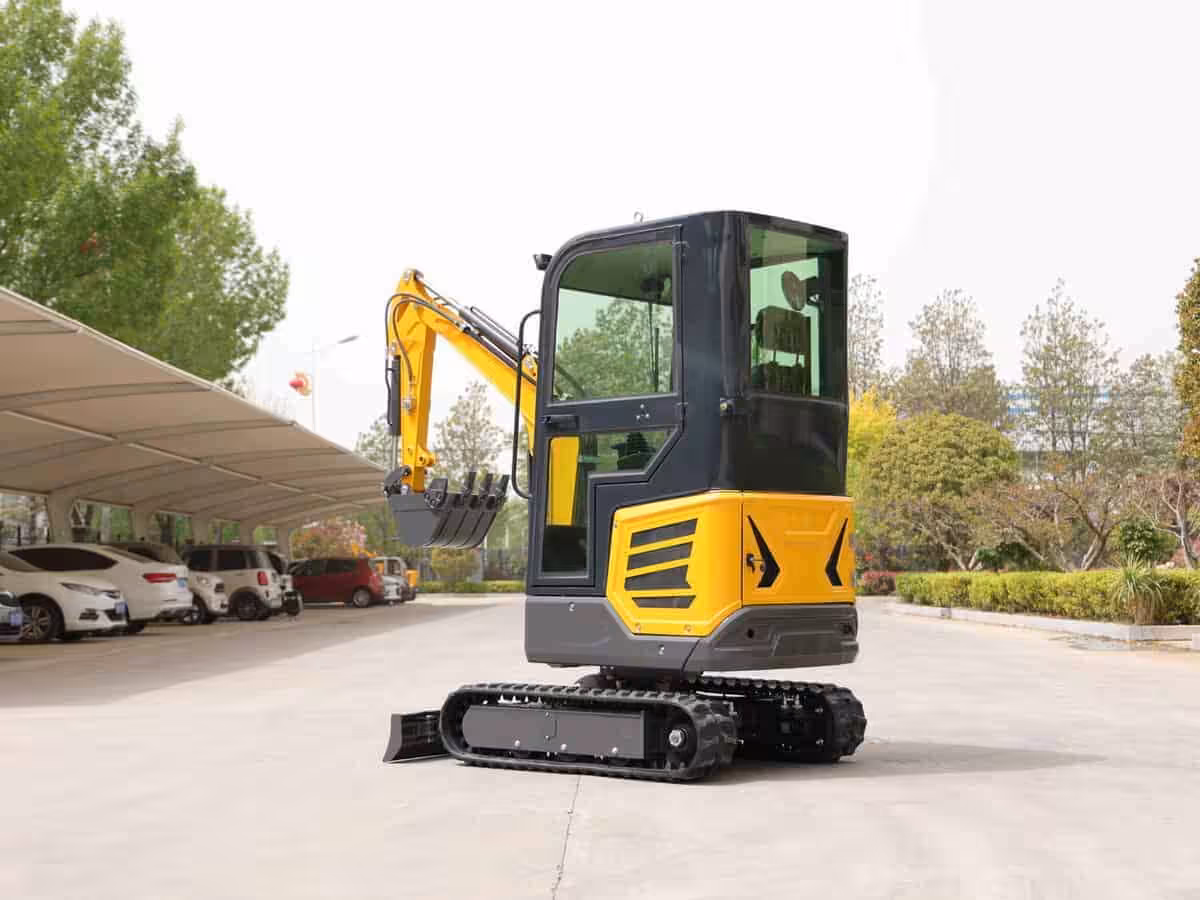

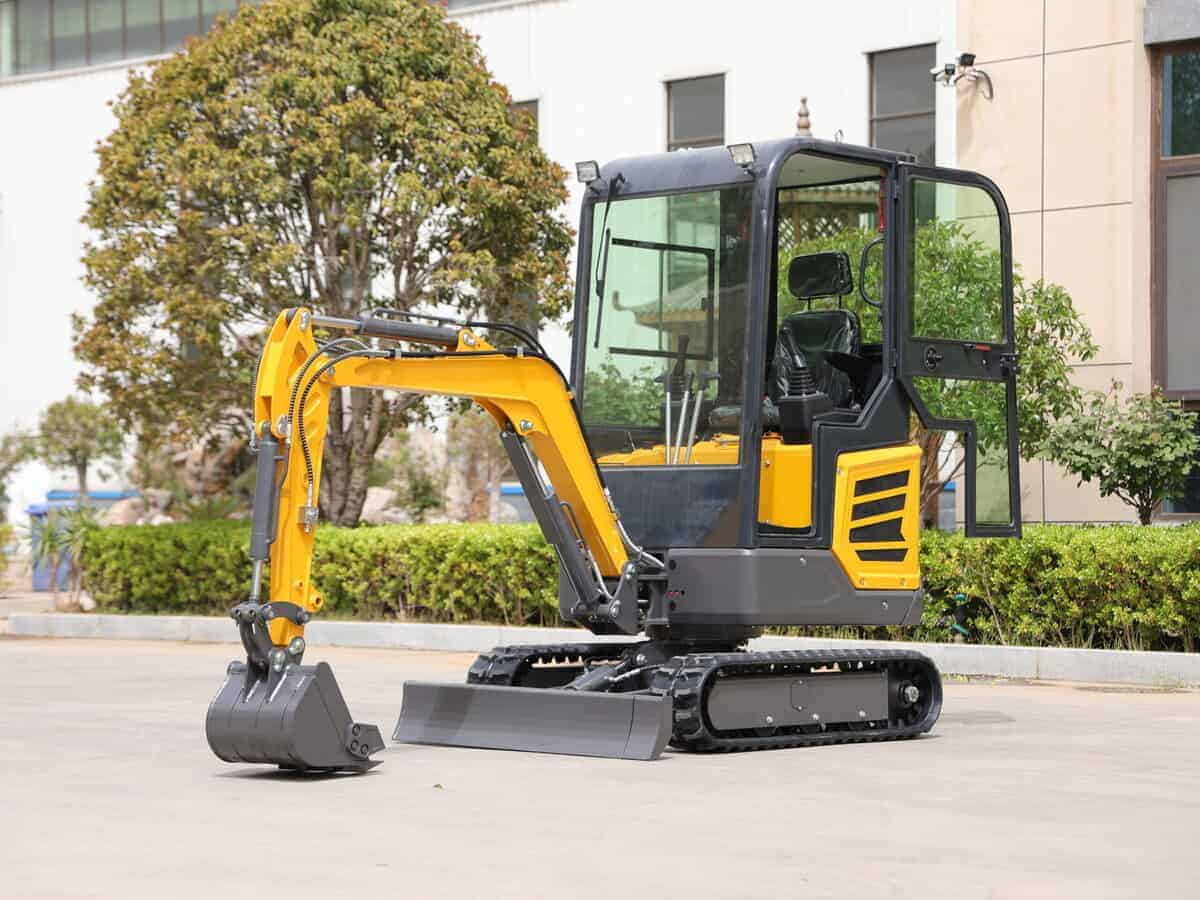

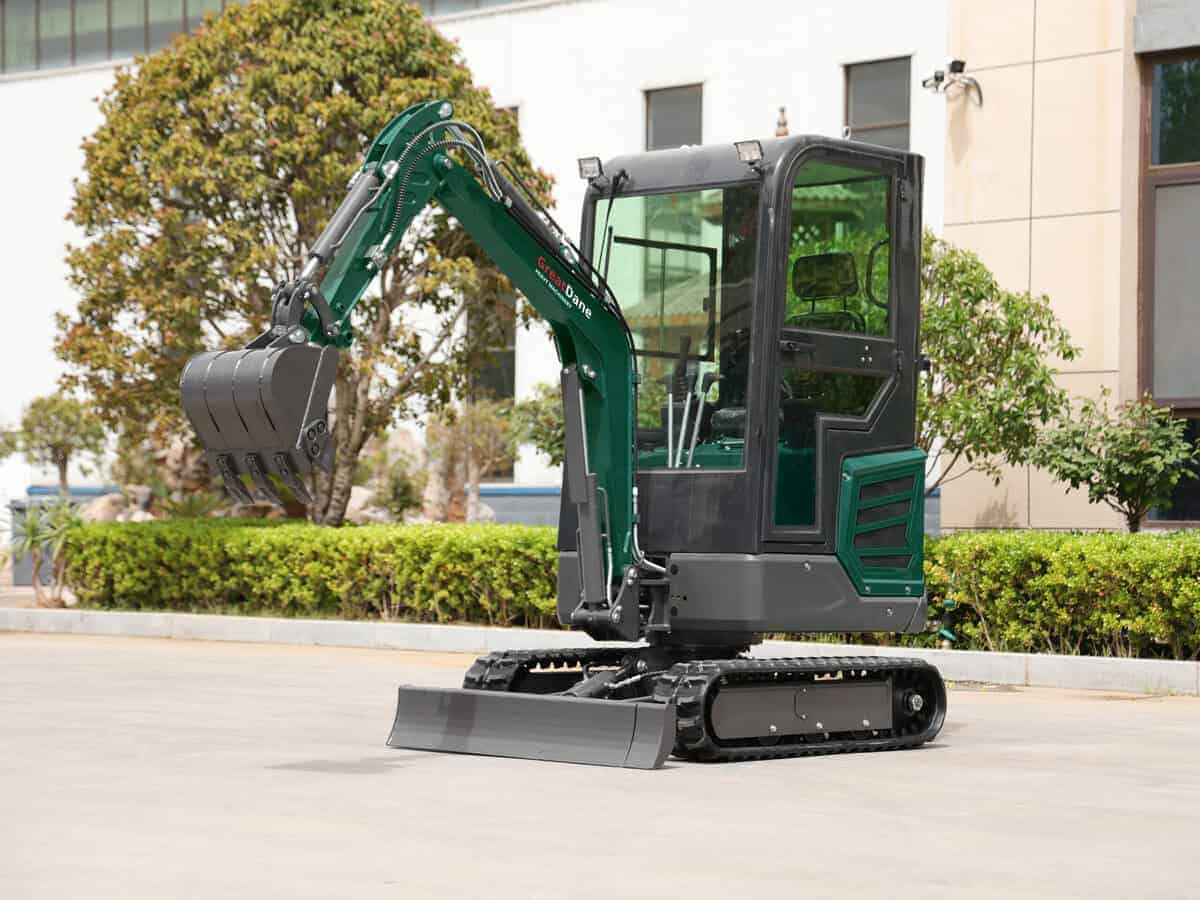

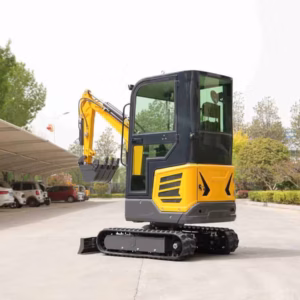

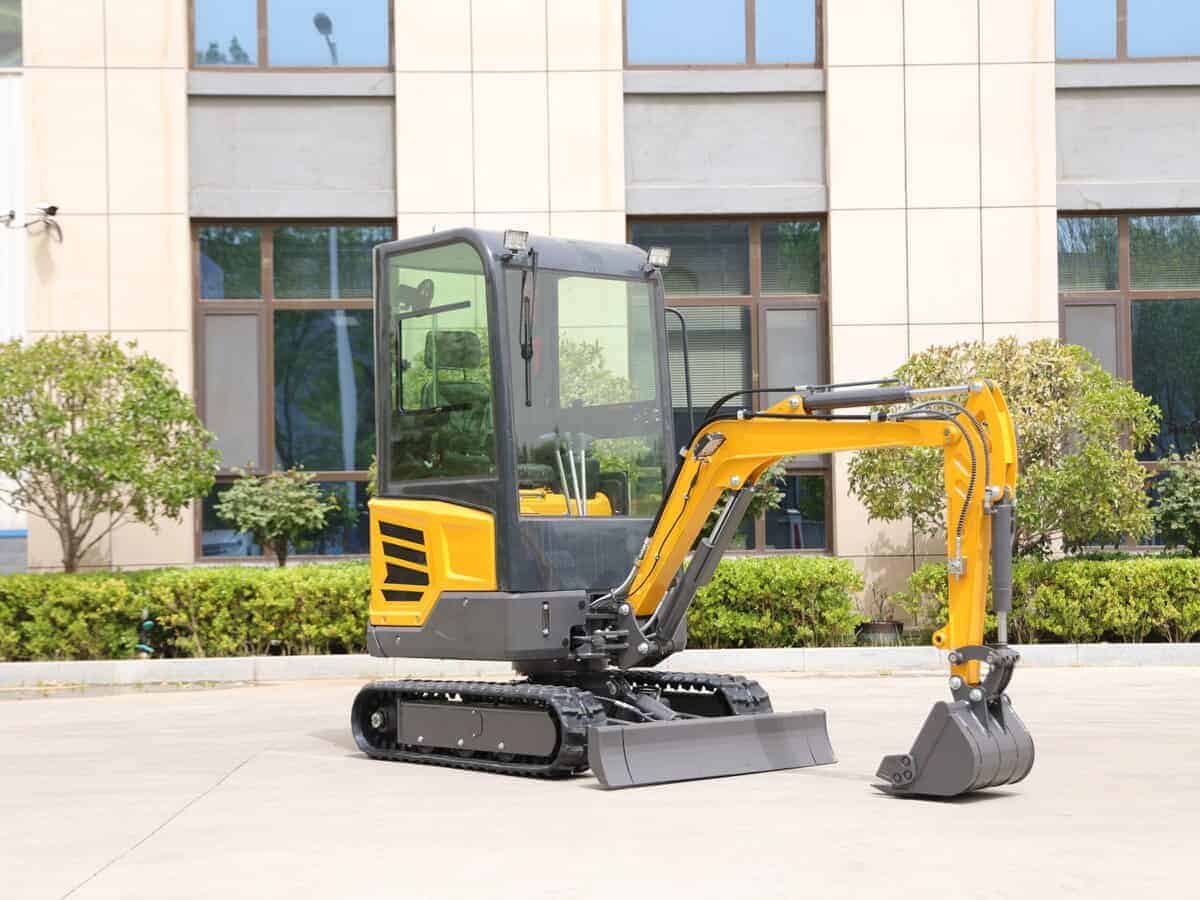

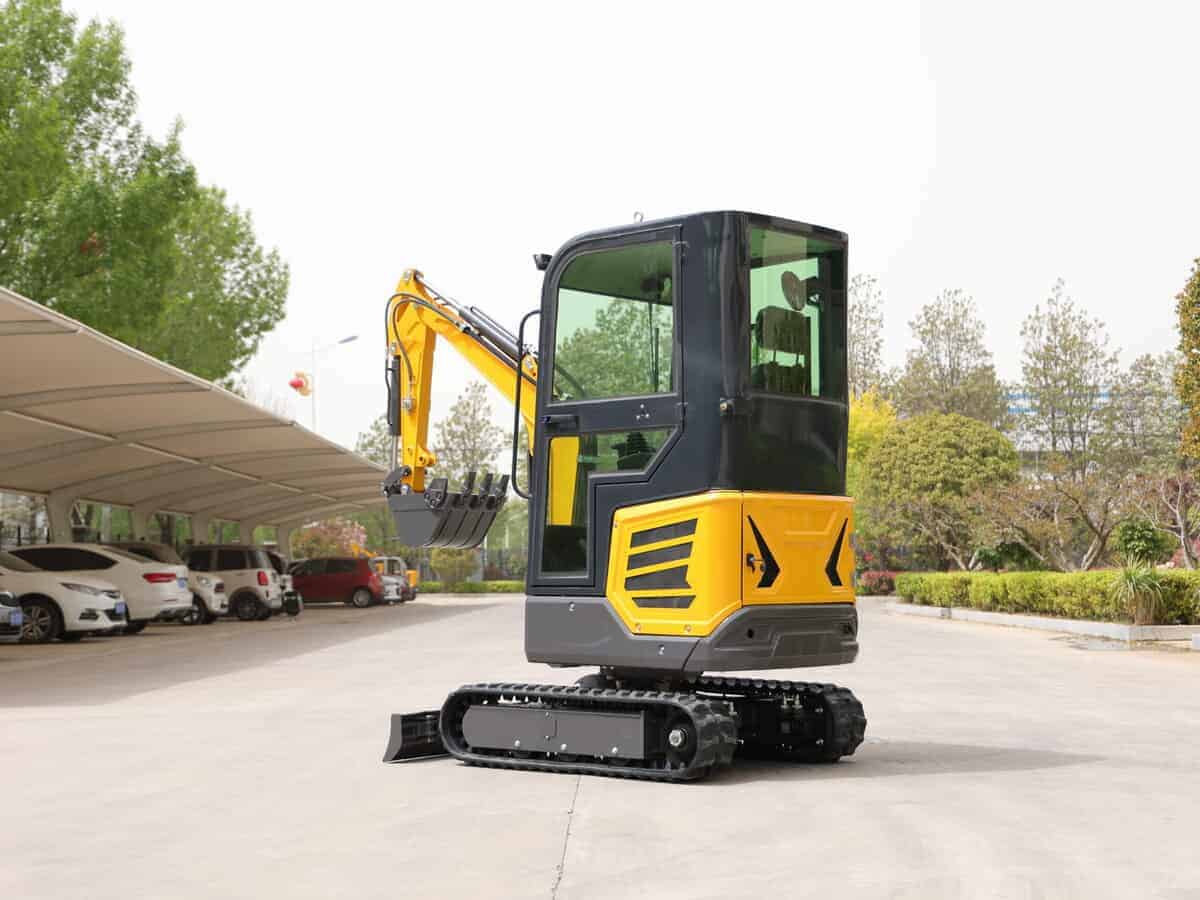

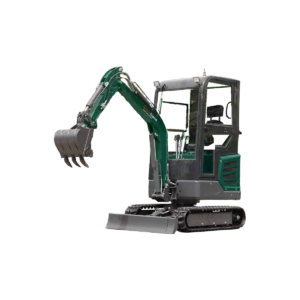

GreatDane GD18 – 1800 kg minigraver med pilotjoystick

Beskrivelse

1800 kg minigraver med pilotjoystick og svingbar bom

GreatDane GD18 er en 1800 kg minigraver med pilotjoystick, svingbar bom og en maksimal gravedybde på 2030 mm. Modellen er 1100 mm bred og har et hydraulikflow på 28,6 L/min. Kombinationen passer til grave- og jordarbejde, hvor der er behov for større rækkevidde og en højere driftsvægt end i de mindre GreatDane-modeller.

Skovlen er 400 mm bred eksklusive sidetænder og har en kapacitet på 0,03 m³. Gravearmen når ud til en maksimal radius på 3580 mm, mens overvognen kan rotere 360 grader. GD18 kan blandt andet bruges til render, dræn, rørføring, kabler, mindre fundamentforberedelse og jordarbejde på ejendomme, i landbrug og på mindre byggepladser. Det samlede sortiment af minigravere giver mulighed for at sammenholde GD18 med andre maskinstørrelser.

Undervogn og arbejdsplads omkring GD18

Driftsvægten på 1800 kg bæres af gummibælter, der er 230 mm brede og 1545 mm lange. Overvognen er 1025 mm bred, og haleradiusen er 880 mm. De mål har betydning for den frie plads omkring maskinen, når overvognen drejer og arbejdsudstyret bevæges.

I transportstilling er GD18 3345 mm lang, 1100 mm bred og 2275 mm høj. Den mindste svingradius er 1495 mm. En adgangsvej skal derfor passe til alle ydre mål, og arbejdsstedet skal have plads til både hale, bom og skovl. Den maksimale stigningsevne er højst 30 grader; underlagets bæreevne og arbejdsudstyrets placering har også betydning i skrånende terræn.

Pilotjoystick og hydraulik på GreatDane GD18

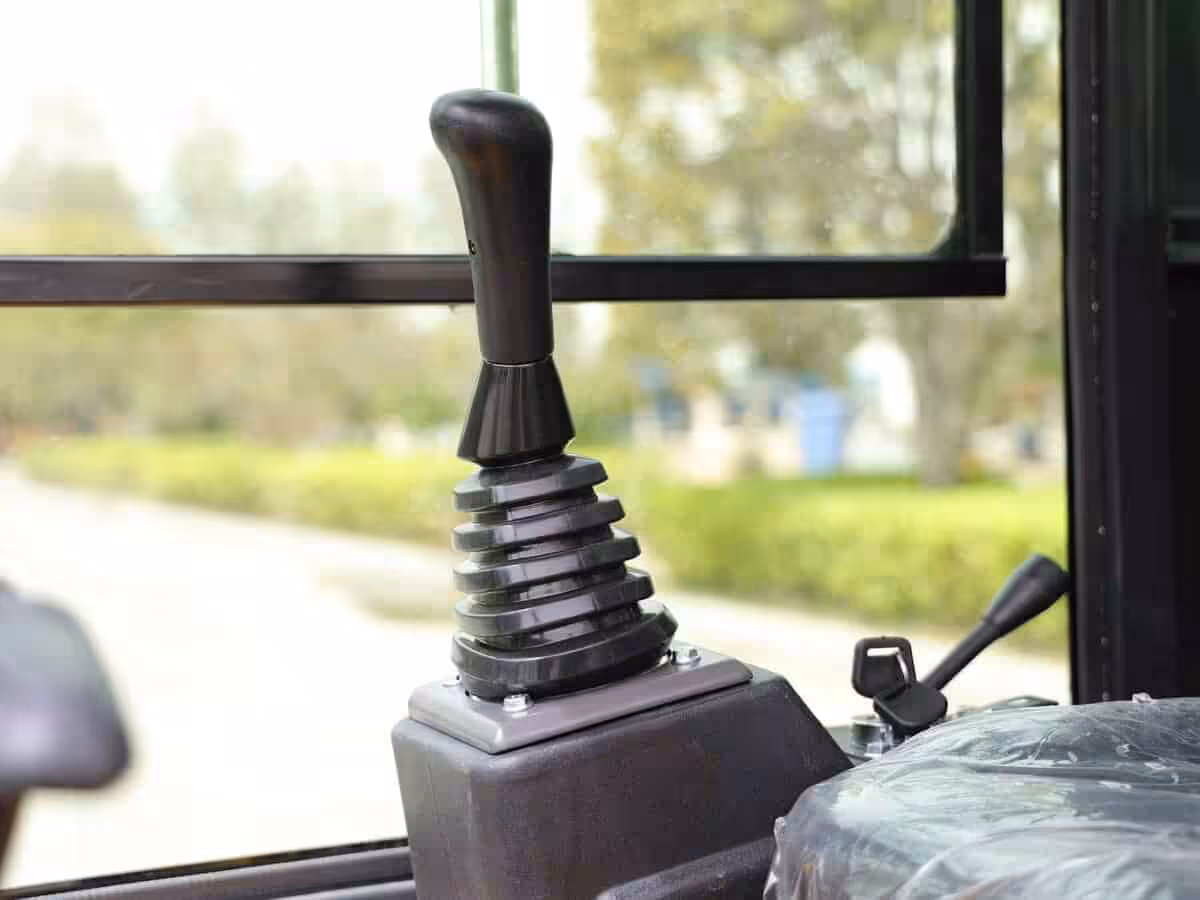

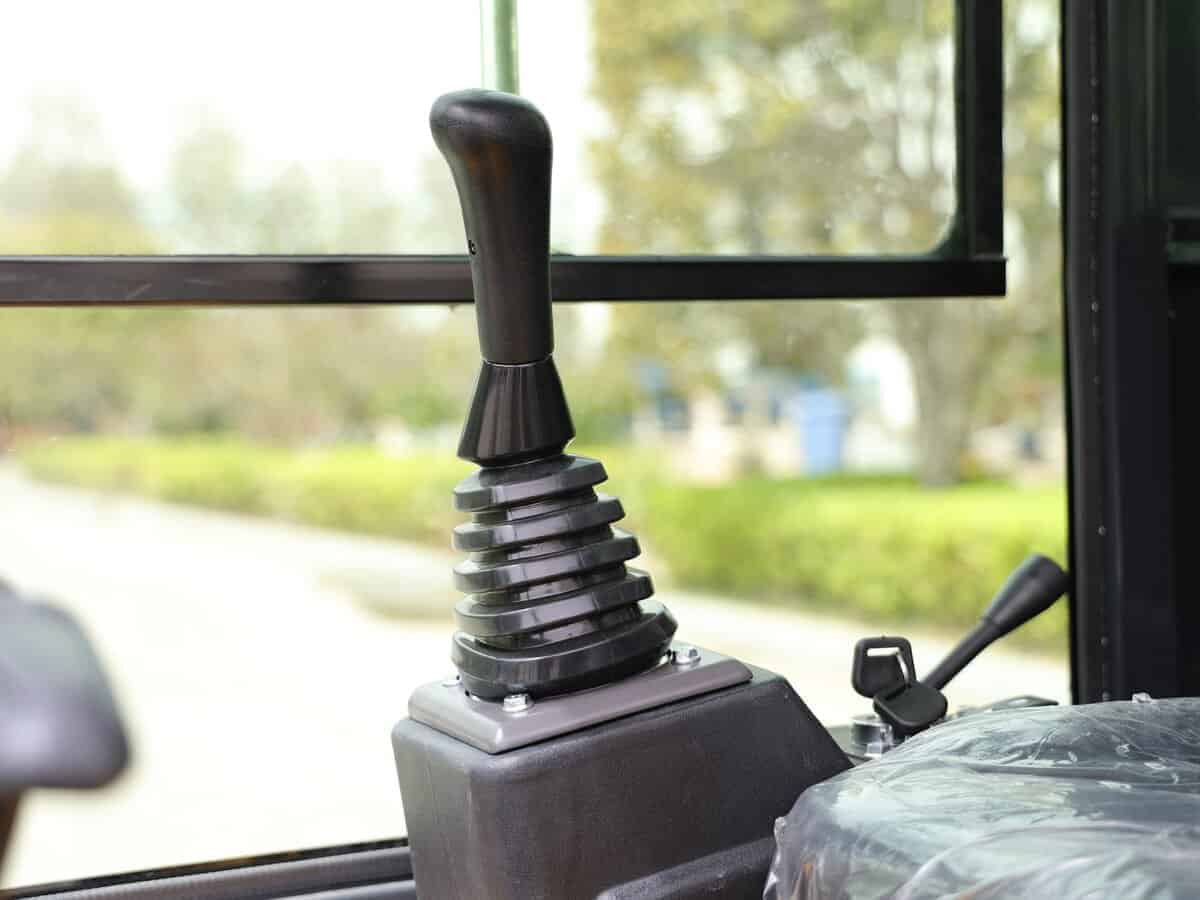

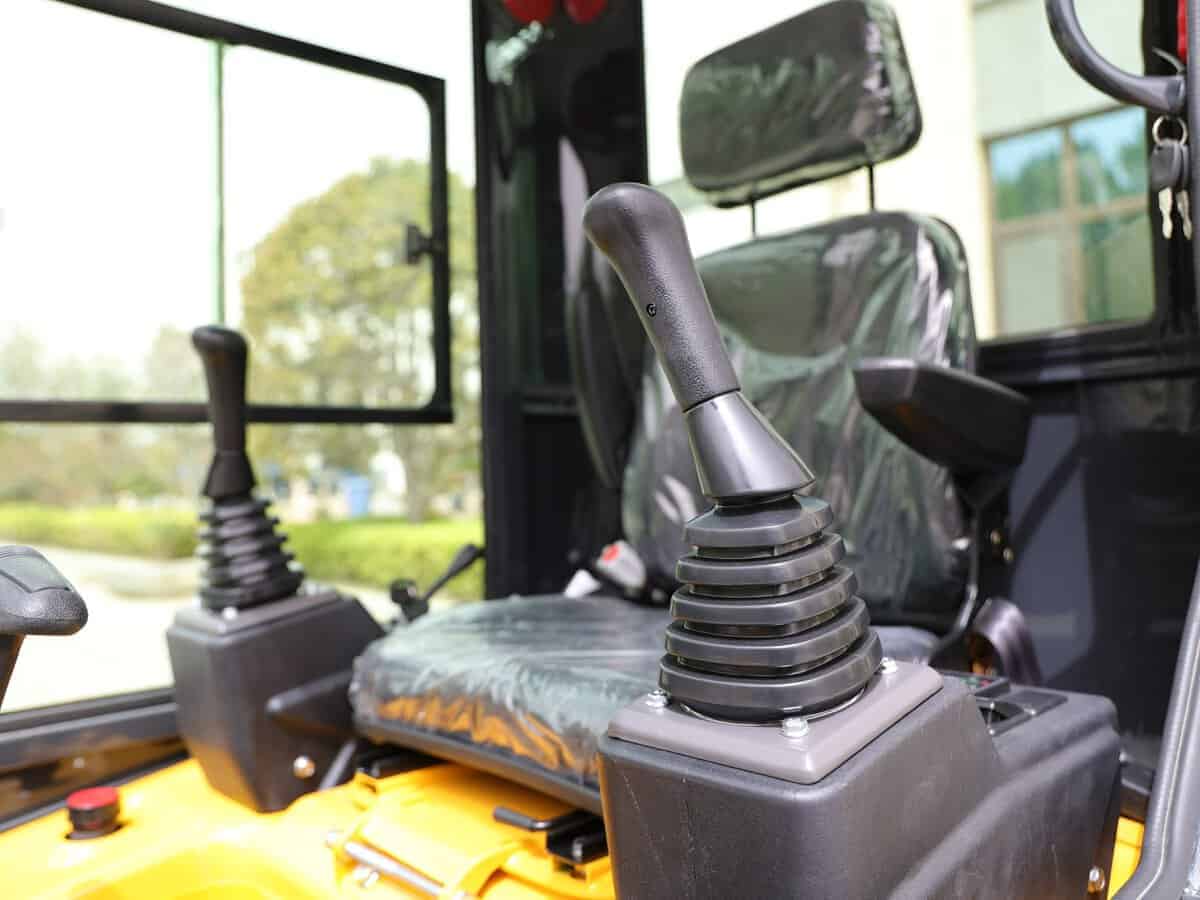

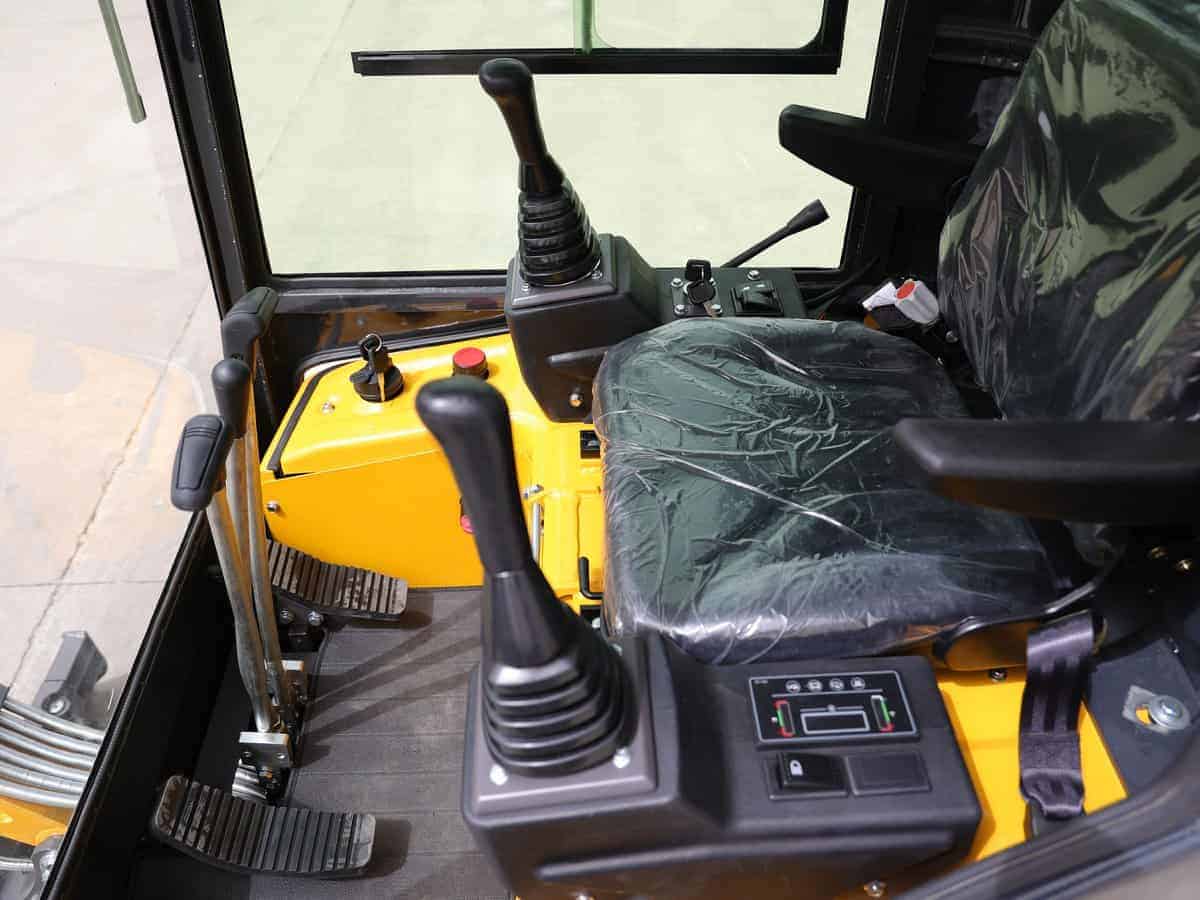

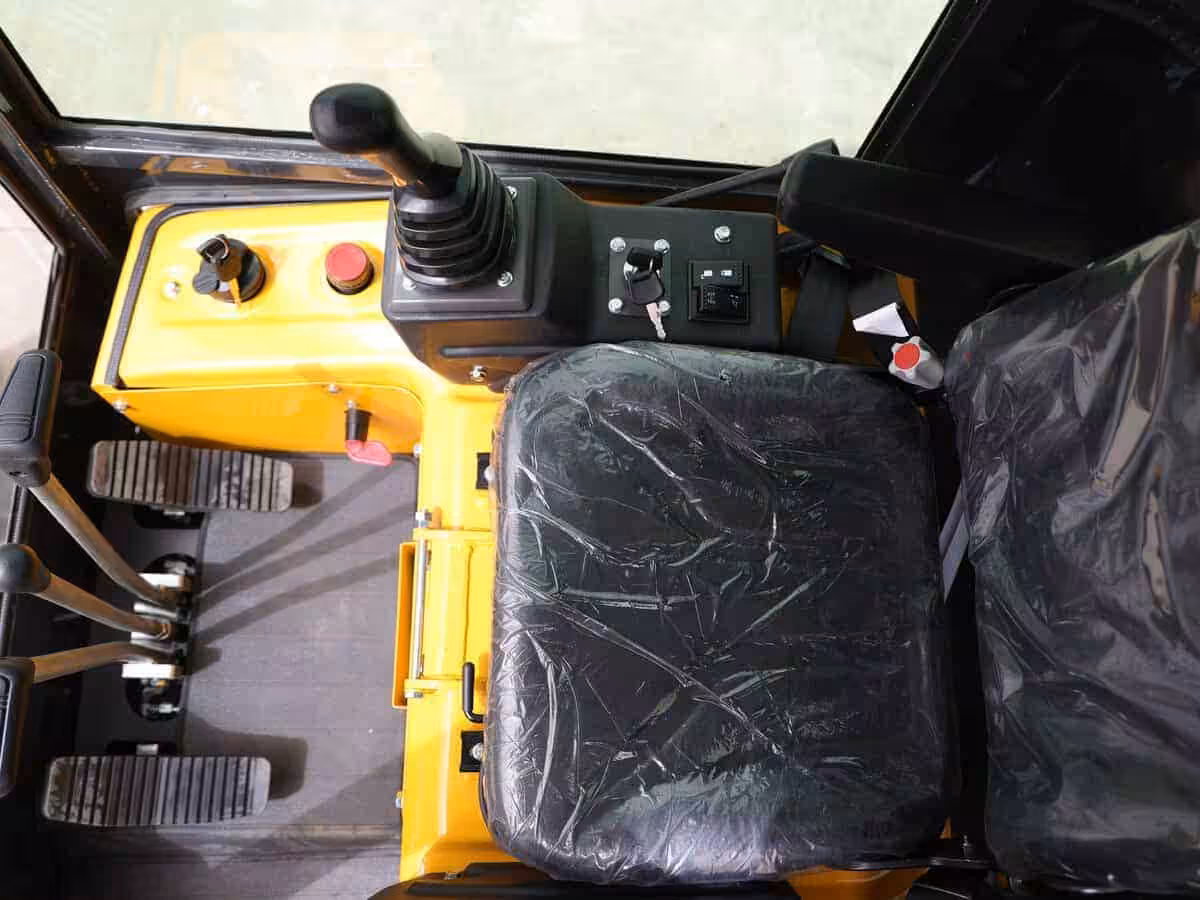

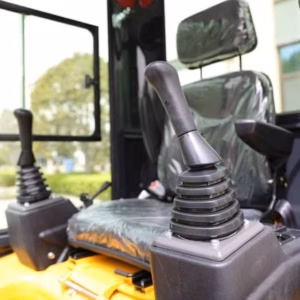

Pilotjoysticket styrer bom, gravearm, skovl og svingfunktion fra førerpladsen. De hydrauliske styresignaler gør det muligt at dosere bevægelserne gennem joysticket. Det er især nyttigt, når skovlen skal placeres tæt på en kant, en bygning eller en installation, der skal bevares.

Hydrauliksystemet har en Tianjinxingzou-tandhjulspumpe, en separat pilothydraulikpumpe og en nine-way pilotventil. Flowet er 28,6 L/min, og hydraulikolietanken rummer 18 liter. Tainuo BM5-cykloidmotoren driver overvognens svingfunktion med op til 8 omdrejninger pr. minut.

Ekstra arbejdsredskaber skal passe til vægtklassen, hydraulikken og maskinens montering. Kategorien med redskaber og tilbehør til minigravere samler de sider, hvor mål og anvendelse kan kontrolleres før valg.

Arbejdsområde med 2030 mm gravedybde

GD18 har en maksimal gravedybde på 2030 mm og en maksimal graveradius på 3580 mm. Gravehøjden er op til 3065 mm, mens aflæssehøjden er op til 2210 mm. De fire mål beskriver tilsammen skovlens arbejdsområde omkring maskinen.

Ved en dyb rende skal gravedybden kombineres med den nødvendige rækkevidde. Ved flytning af jord eller andet løst materiale viser aflæssehøjden, hvor højt skovlen kan føres. Jordtype, maskinens placering og den fri plads omkring udgravningen påvirker den konkrete arbejdsgang.

Den svingbare bom kan bevæges 45 grader til både venstre og højre. Det gør det muligt at forskyde gravearbejdet i forhold til undervognen og følge en mur, et hegn eller en anden afgrænsning uden at placere maskinen direkte ud for hele renden.

Laidong-dieselmotor, køredrev og svingfunktion

GD18 har en LAIDONG KM385-dieselmotor og en brændstoftank på 18,5 liter. Fremdriften varetages af en Hengli HDL400-køremotor, og kørehastigheden er 1,8 km/t. Motoren driver fremdriften og leverer energi til de hydrauliske funktioner.

Materialerne omfatter gummi og jern. Gummiet indgår blandt andet i bælterne, mens maskinens ramme, overvogn og arbejdsudstyr har jern som en del af konstruktionen.

Skovl, dozerblad og redskaber til 1,8 tons minigraver

Den medfølgende skovl er 400 mm bred eksklusive sidetænder og rummer 0,03 m³. Ved behov for en anden skovlfunktion findes blandt andet en tiltskovl til minigravere på 1-1,8 ton og en 400 mm graveskovl med tænder. Montering og hydrauliske krav skal passe til GD18.

Dozerbladet kan sænkes til 275 mm og løftes til 160 mm. Det kan anvendes til lettere planering, flytning af løst materiale og støtte af maskinens placering under gravearbejdet. Til huller til stolper og hegn findes desuden et hydraulisk pælebor til minigravere på 1-1,8 ton.

GreatDane GD18 kan ud fra mål og arbejdsområde bruges til eksempelvis:

• render til rør, kabler og dræn
• udgravning til beplantning og mindre fundamenter
• jordarbejde på større haver og ejendomme
• arbejde langs faste afgrænsninger med den svingbare bom
• lettere planering og efterarbejde med dozerbladet

Hvornår passer GreatDane GD18 til behovet?

GD18 passer til opgaver, hvor der ønskes en 1800 kg minigraver med pilotjoystick, 2030 mm gravedybde og en bredde på 1100 mm. Den er større end GD10 og GD12S og har samtidig et større arbejdsområde. Valget bør baseres på adgangsforhold, nødvendig gravegeometri, skovlkapacitet og hydraulikkrav.

Selv om maskinens bredde passer gennem en adgang, skal der også være plads til højden, længden og overvognens rotation. Under arbejdet skal bommen, skovlen og halen kunne bevæges uden at ramme faste genstande. Tabellen nedenfor samler de tekniske værdier, der skal bruges i planlægningen.

Tekniske specifikationer

FAQ om GreatDane GD18

Hvad vejer GreatDane GD18?

Driftsvægten er 1800 kg.

Hvor bred er GD18?

Totalbredden er 1100 mm, mens overvognen er 1025 mm bred.

Hvor dybt kan maskinen grave?

Den maksimale gravedybde er 2030 mm.

Hvordan betjenes GreatDane GD18?

Maskinens centrale arbejdsfunktioner styres med pilotjoystick.

Hvad er hydraulikflowet?

Hydraulikflowet er 28,6 L/min, og hydraulikolietanken rummer 18 liter.
