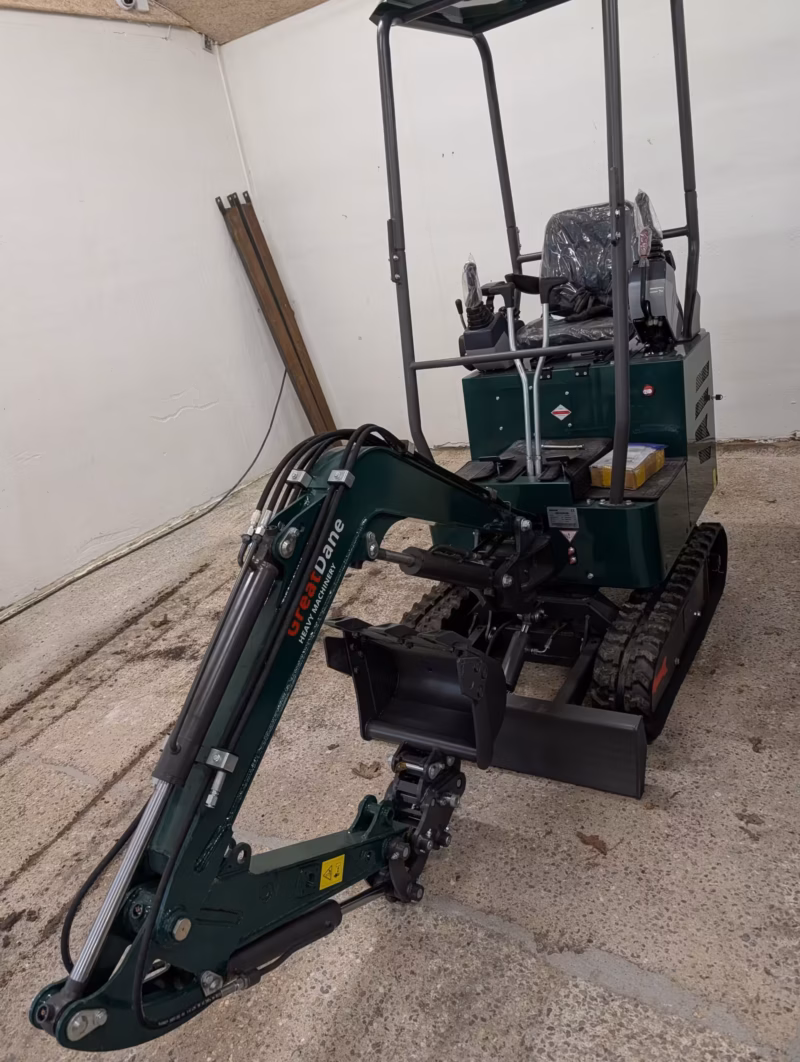

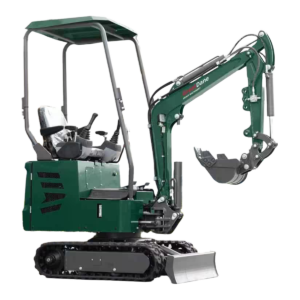

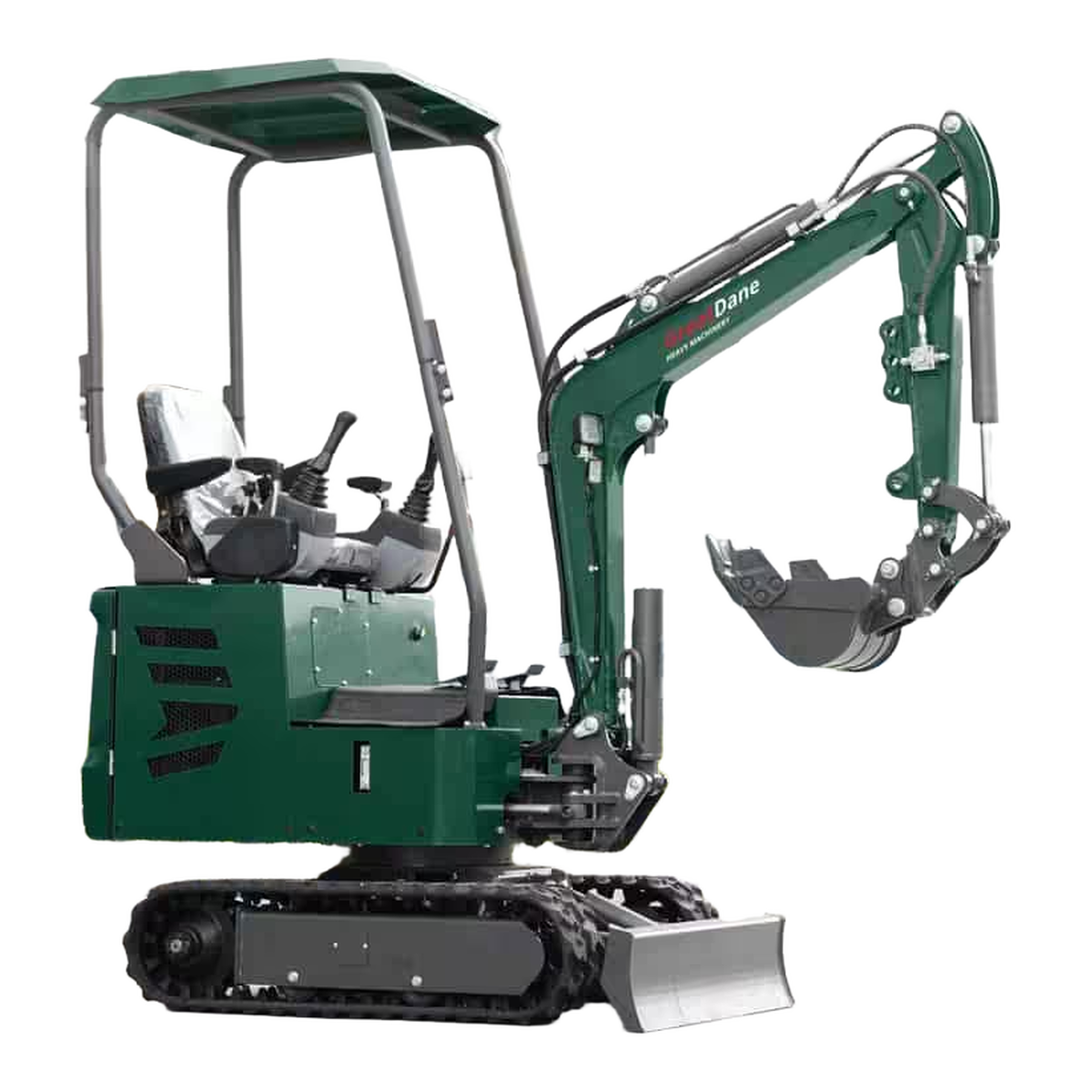

GreatDane GD10 – 1000 kg minigraver med svingarm

Beskrivelse

1000 kg minigraver med en bredde på 925 mm

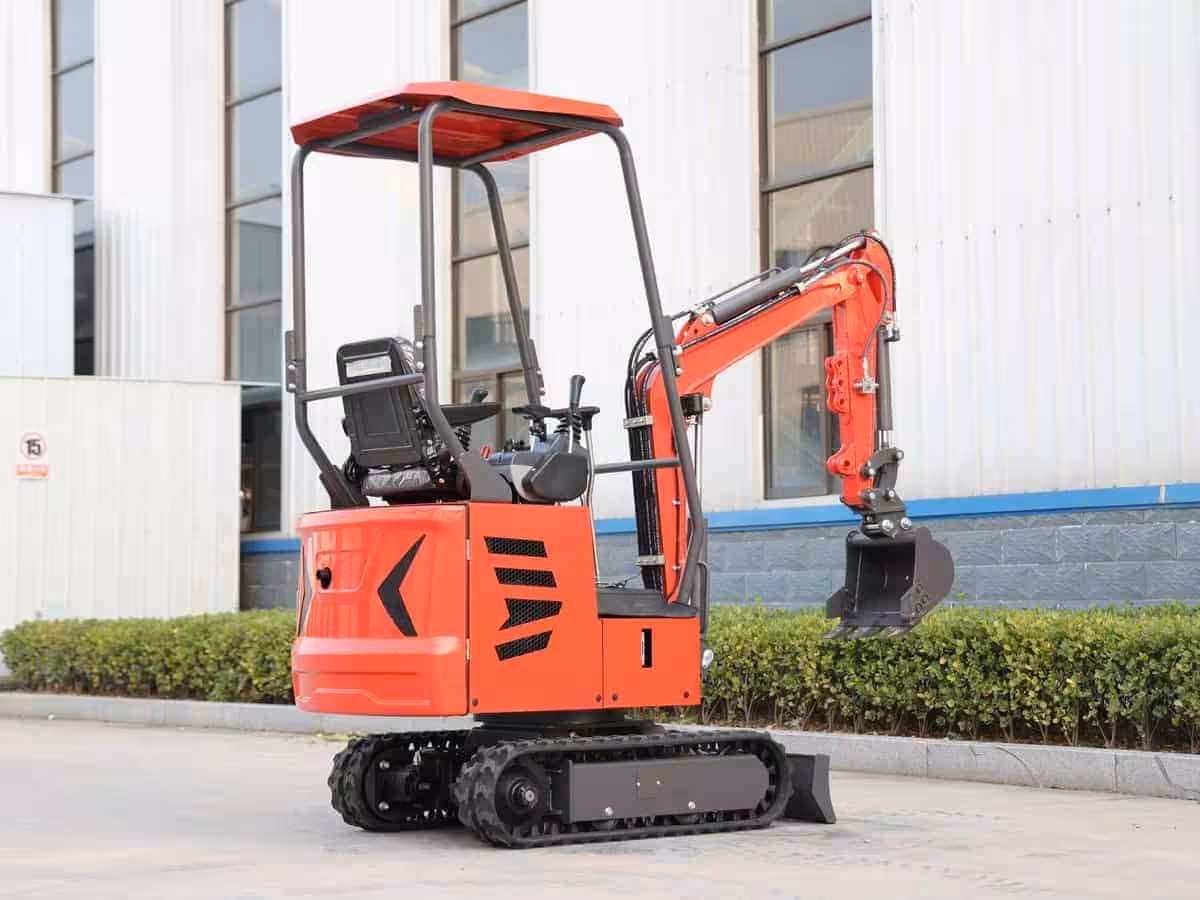

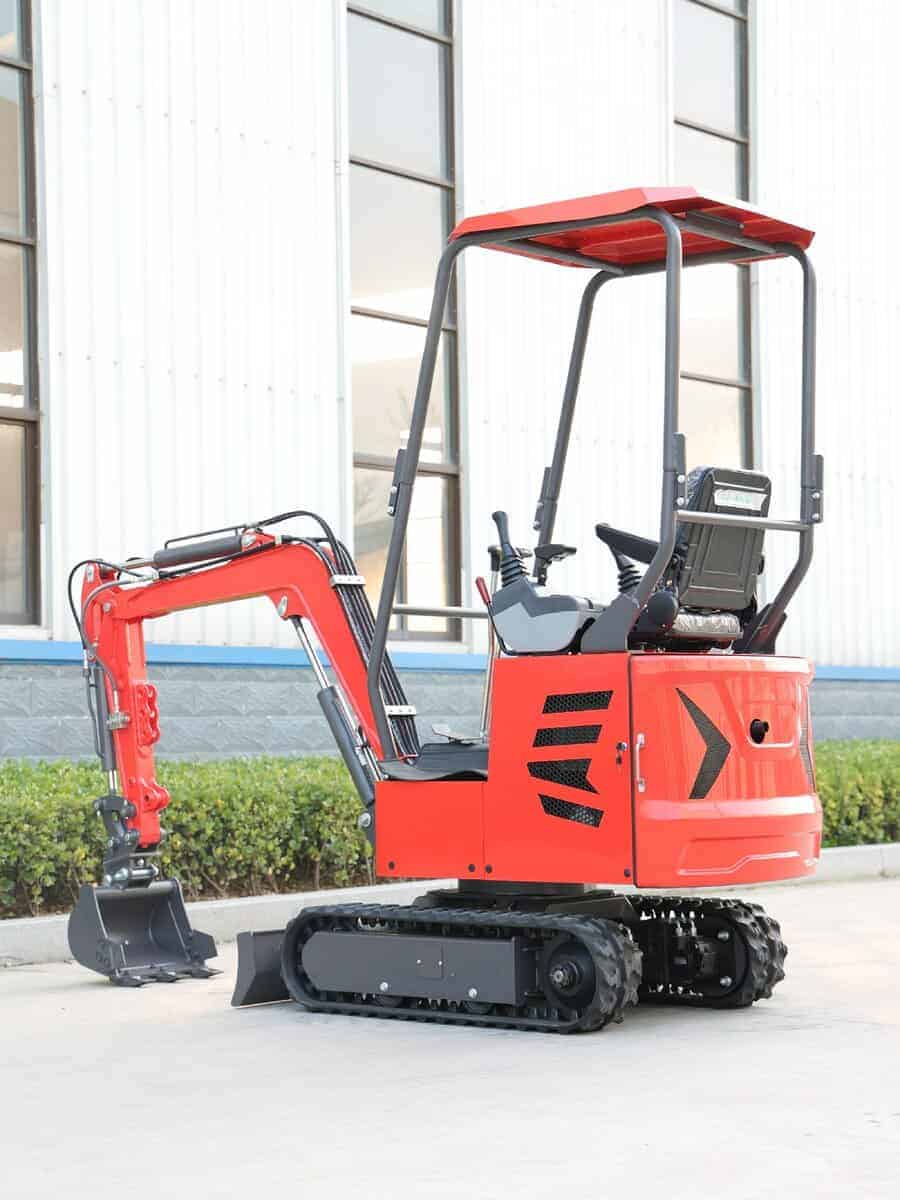

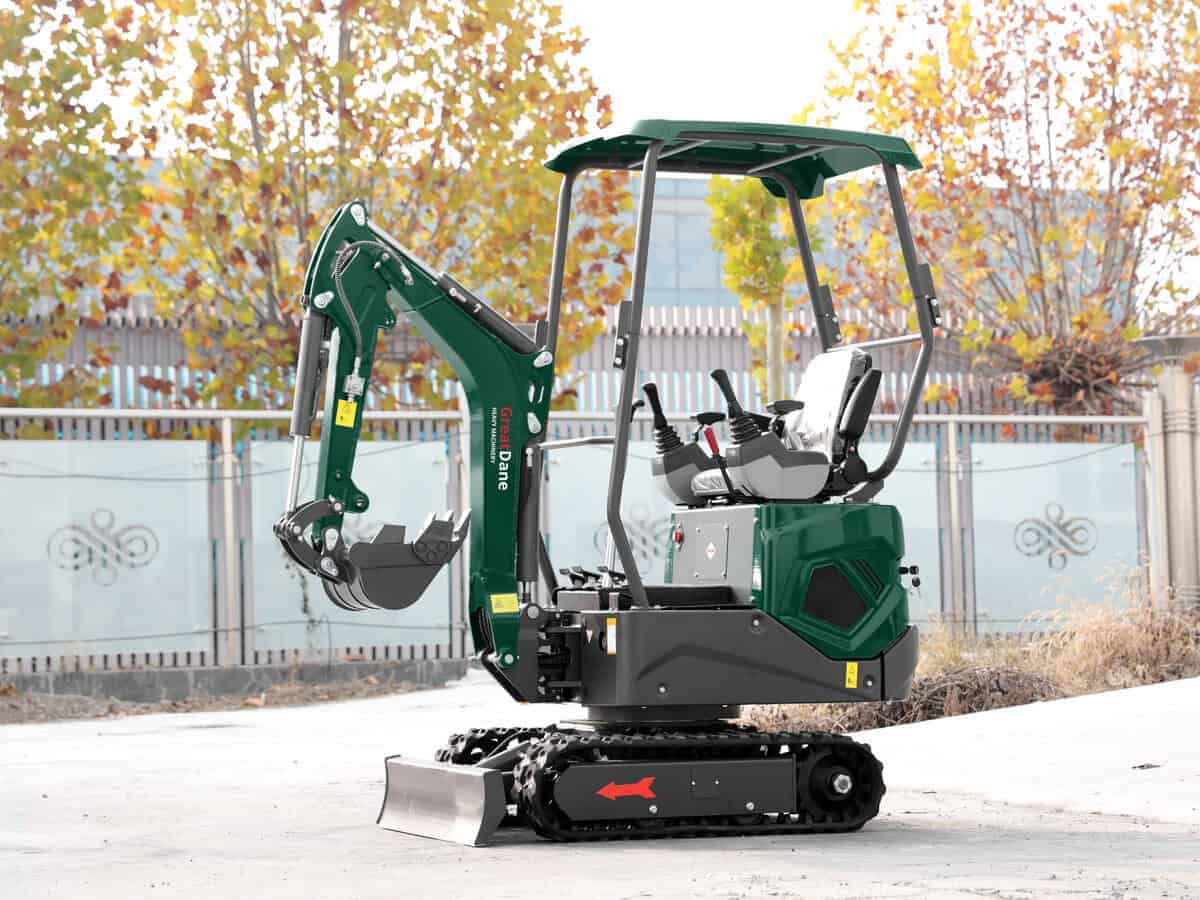

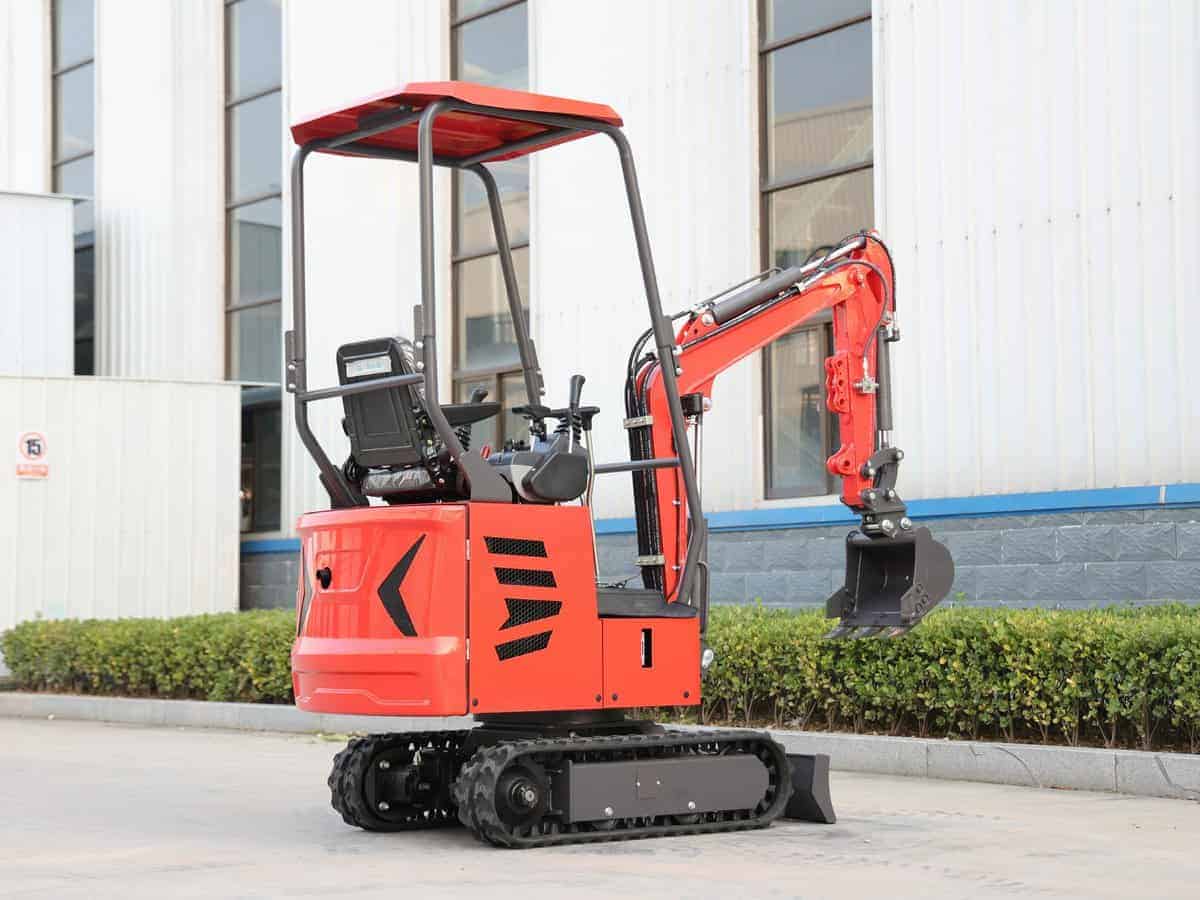

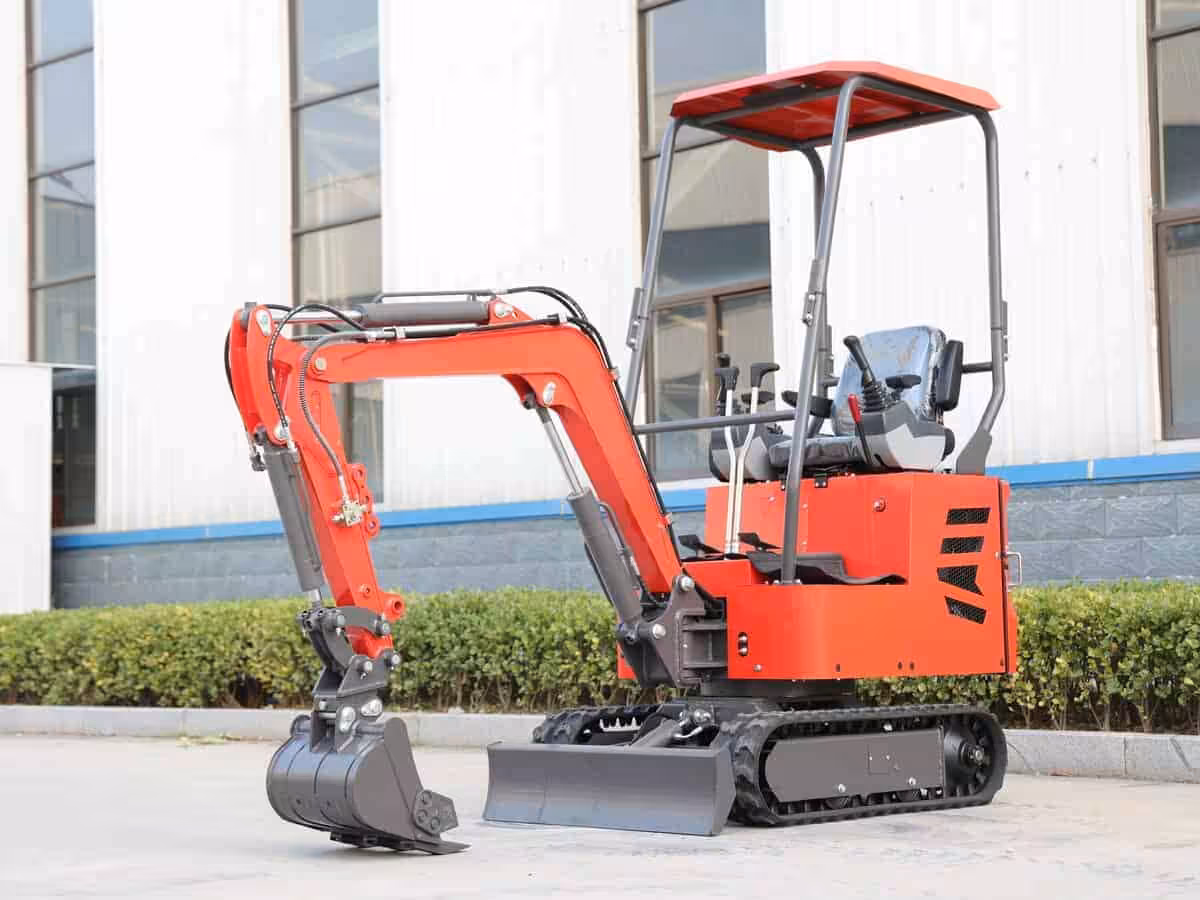

GreatDane GD10 er en 1000 kg minigraver til grave- og jordarbejde på steder, hvor adgangsbredden og pladsen omkring maskinen sætter tydelige rammer. Maskinen er 925 mm bred, har mekanisk betjening og leveres med en 400 mm skovl, svingbar bom, dozerblad og gummibælter. Den kompakte opbygning passer blandt andet til haver, gårdspladser, mindre ejendomme og arbejdsområder langs bygninger.

Gravearmen når ned til 1655 mm og har en maksimal graveradius på 2940 mm. Det giver mulighed for at arbejde med eksempelvis render, dræn, kabler, rør og mindre udgravninger. Driftsvægten er 1000 kg, mens overvognen er 880 mm bred. Hvis arbejdsstedet kræver en anden størrelse eller et andet arbejdsområde, kan GD10 sammenholdes med det samlede udvalg af minigravere.

Mekanisk betjening og hydraulik på GreatDane GD10

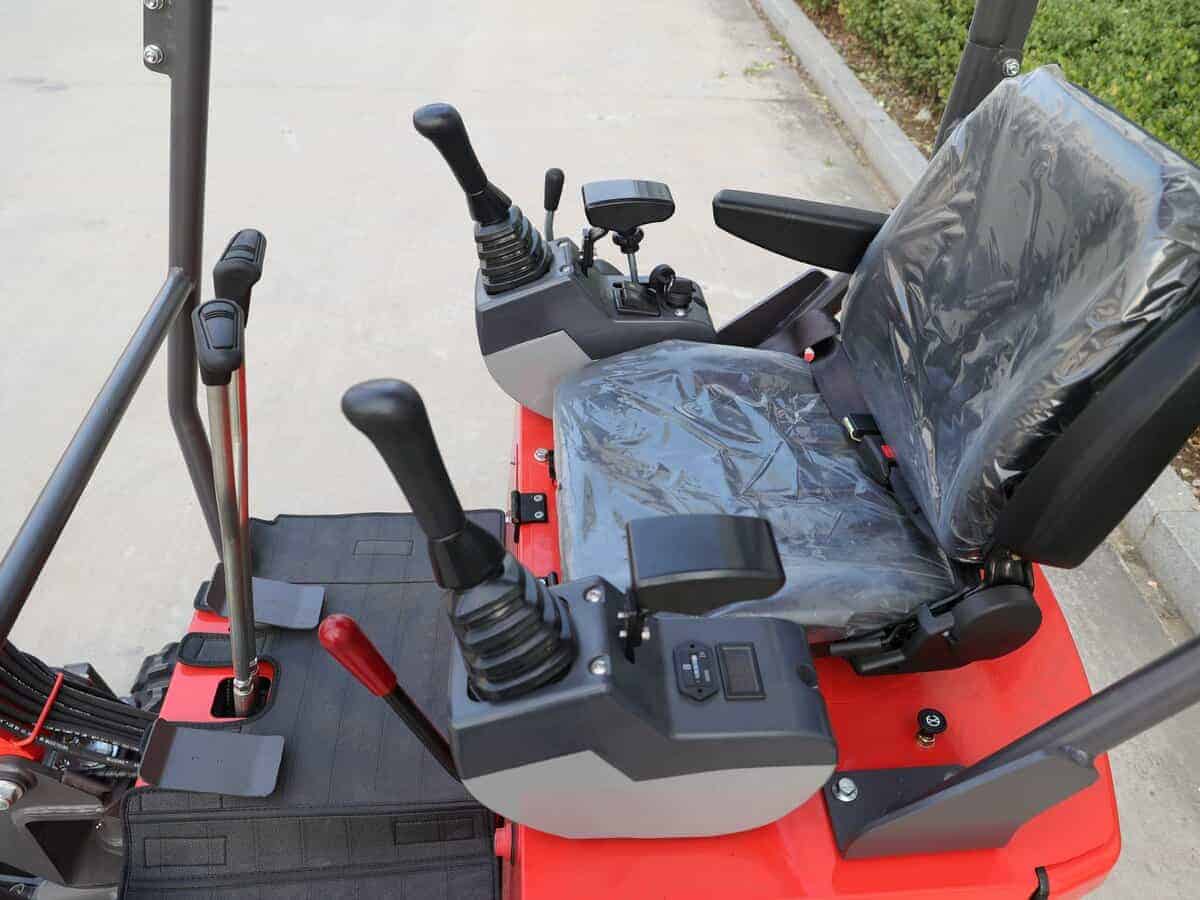

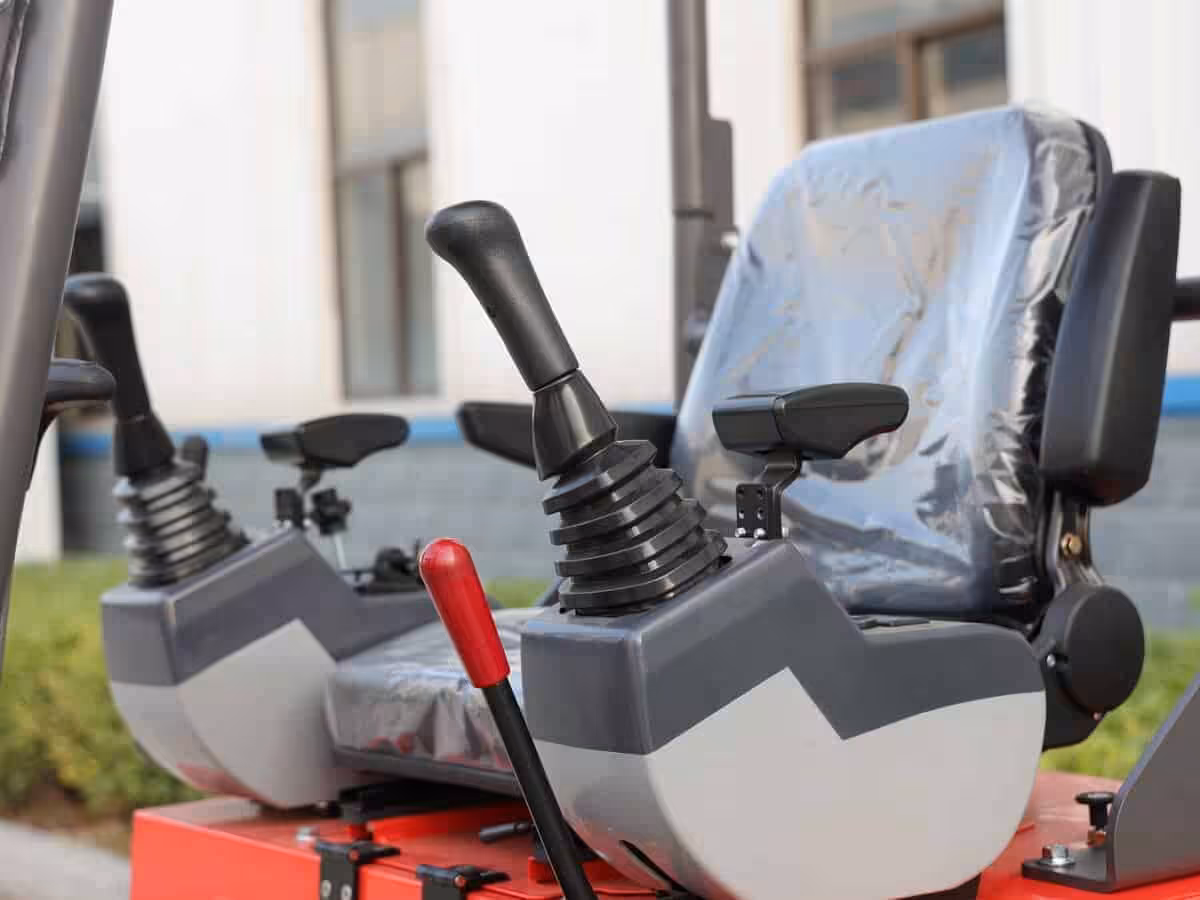

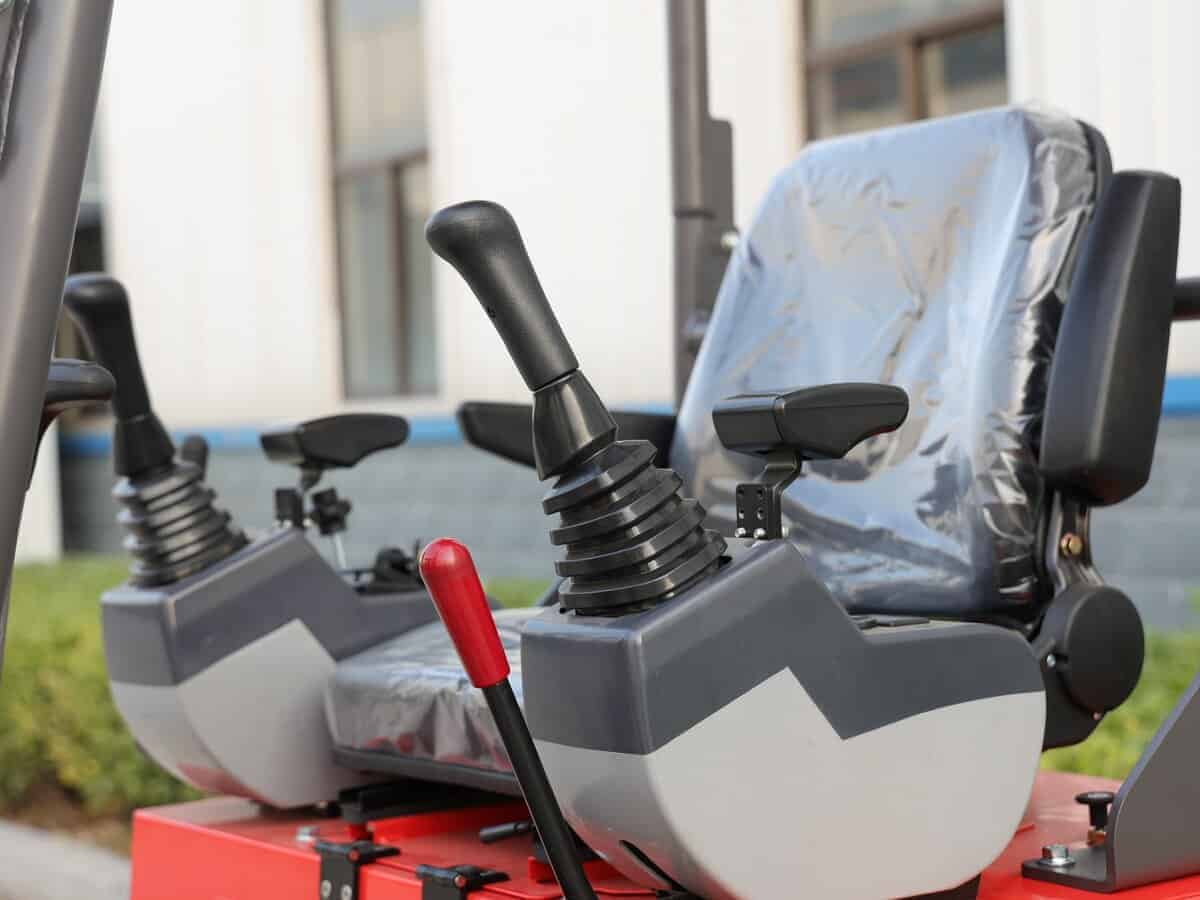

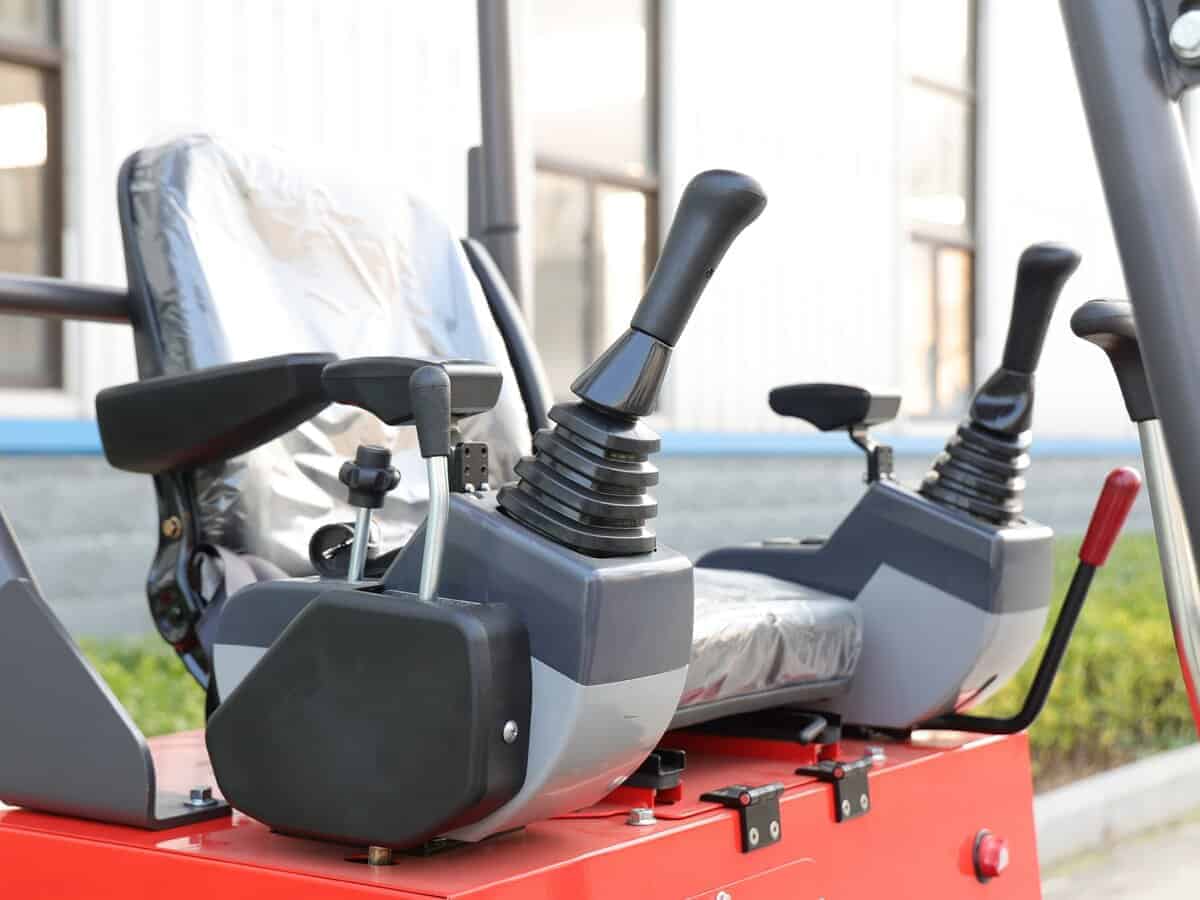

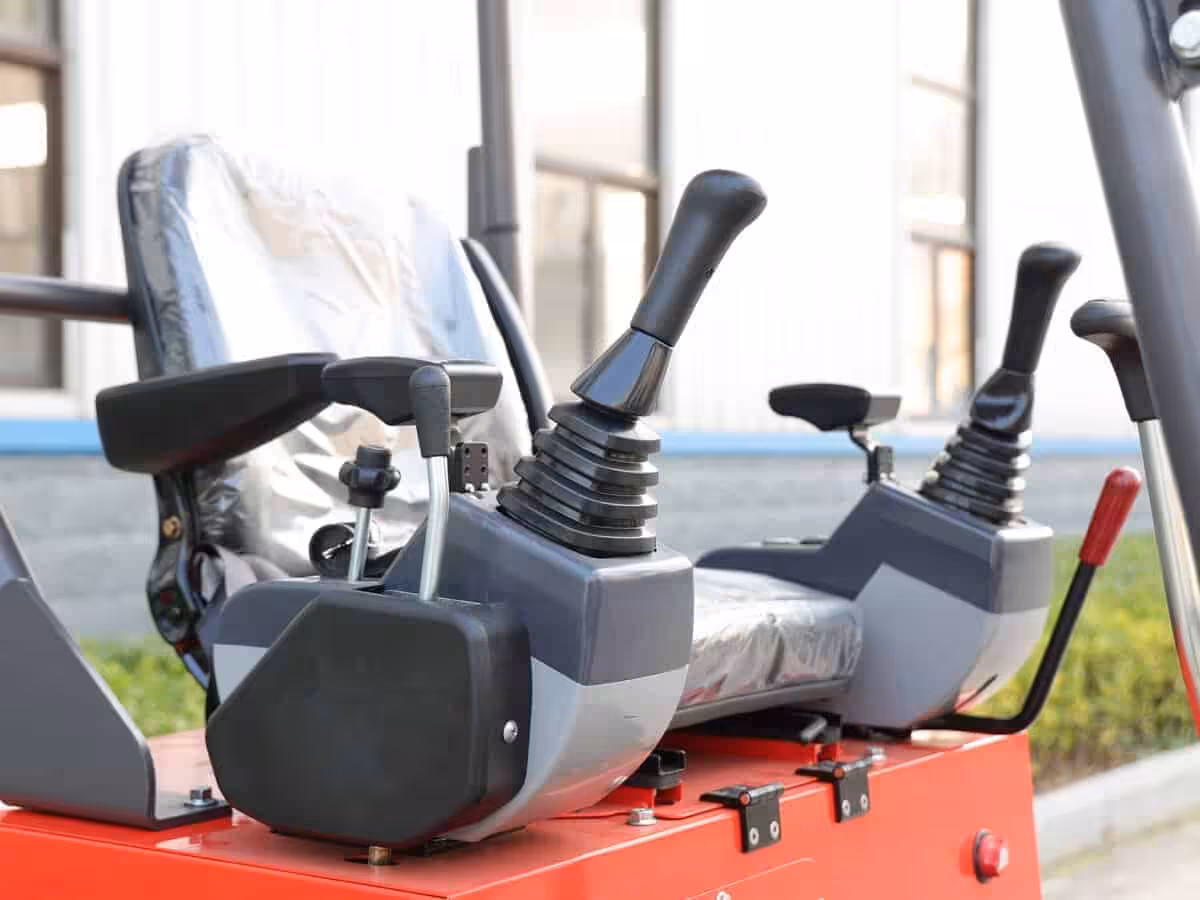

GD10 betjenes mekanisk. Betjeningsgrebene overfører førerens bevægelser direkte til maskinens funktioner og styrer blandt andet bom, gravearm, skovl og sving. Den mekaniske løsning adskiller modellen fra GD12S og GD18, der har pilotjoystick, og gør GD10 til den enkle model i serien.

Hydrauliksystemet består af en tandhjulspumpe med et flow på 18 L/min. Hydraulikolietanken rummer 18 liter, og Tainuo BM2-cykloidmotoren driver overvognens svingfunktion. Overvognen kan rotere 360 grader med op til 9 omdrejninger pr. minut. Det giver mulighed for at grave og placere materiale i flere retninger uden at vende hele undervognen.

Hydraulikflow, monteringsmål og redskabets vægt skal passe til maskinen, før der monteres ekstra udstyr. På siden med tilbehør til minigravere findes redskaber, der kan vurderes ud fra GD10-modellens vægtklasse og hydraulik.

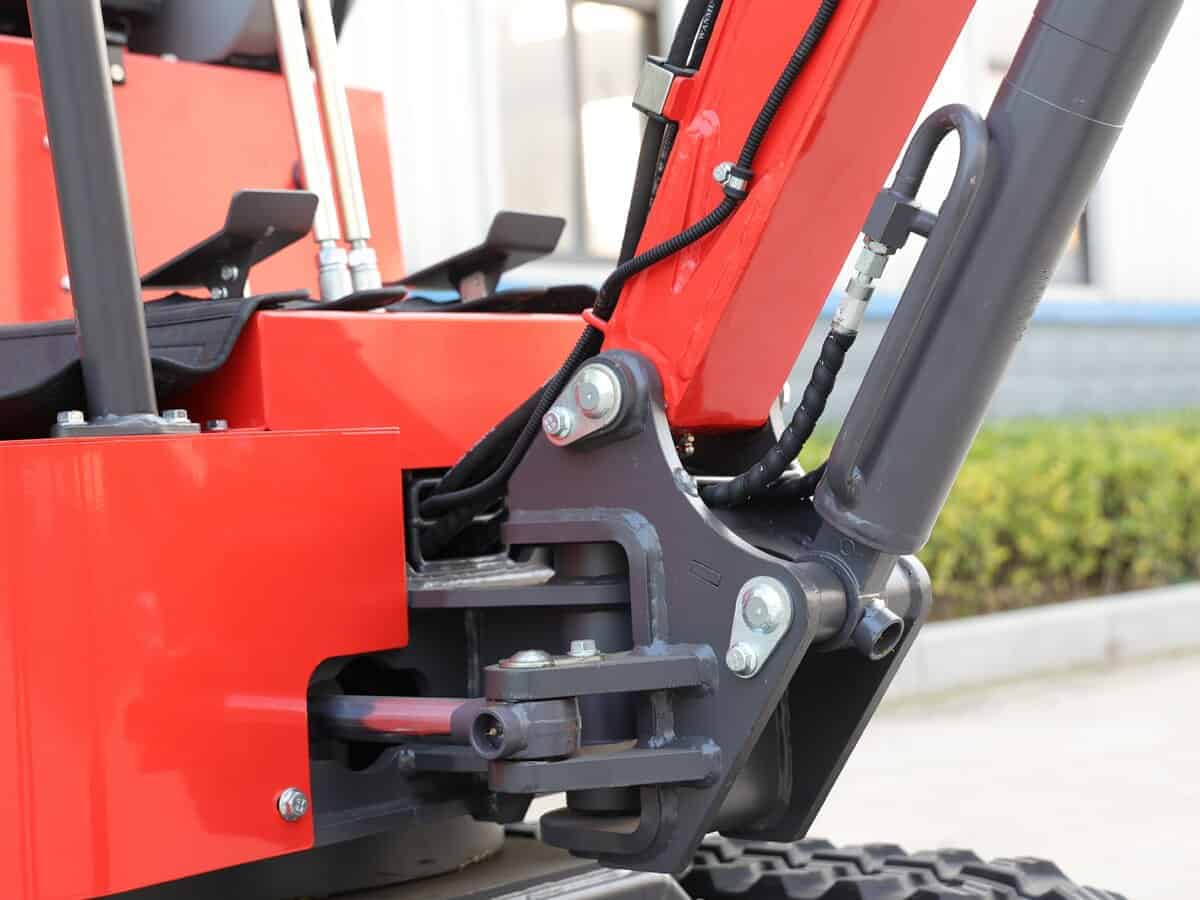

Svingbar bom til arbejde langs kanter og bygninger

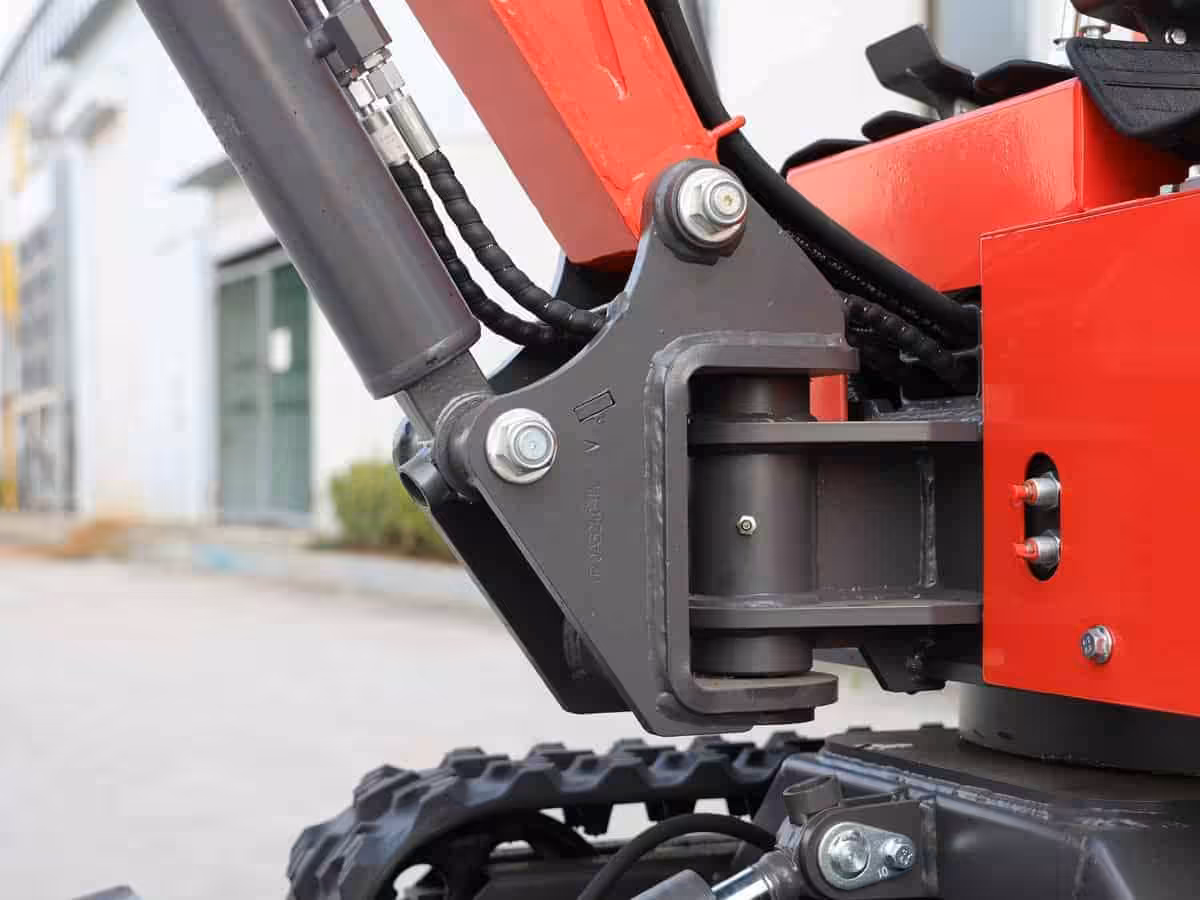

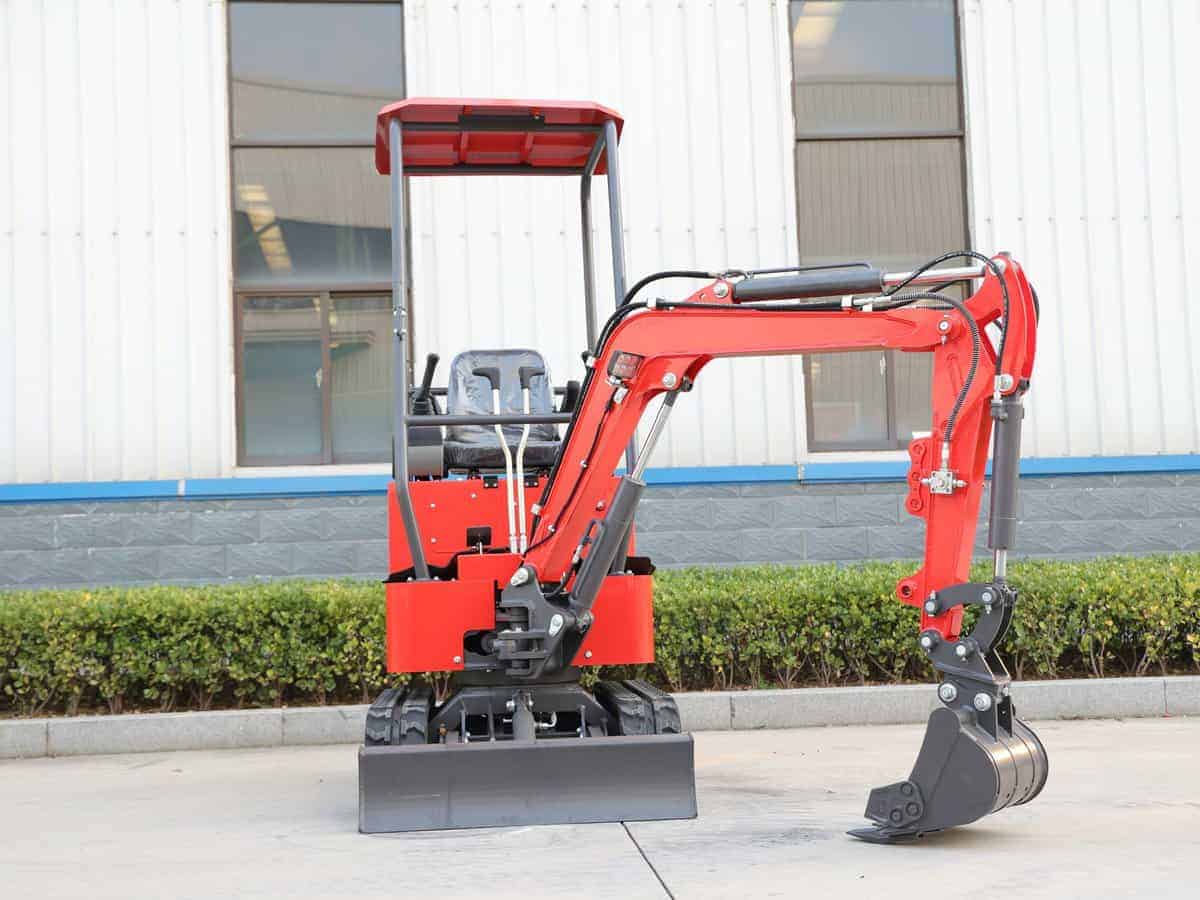

Bommen kan svinge 53 grader mod venstre og 40 grader mod højre. Det forskyder skovlen til siden i forhold til undervognen og kan gøre det lettere at følge en mur, et hegn, en sokkel eller en anden fast afgrænsning. Funktionen er også praktisk, når maskinen står i en smal passage og ikke kan placeres direkte ud for hele graveområdet.

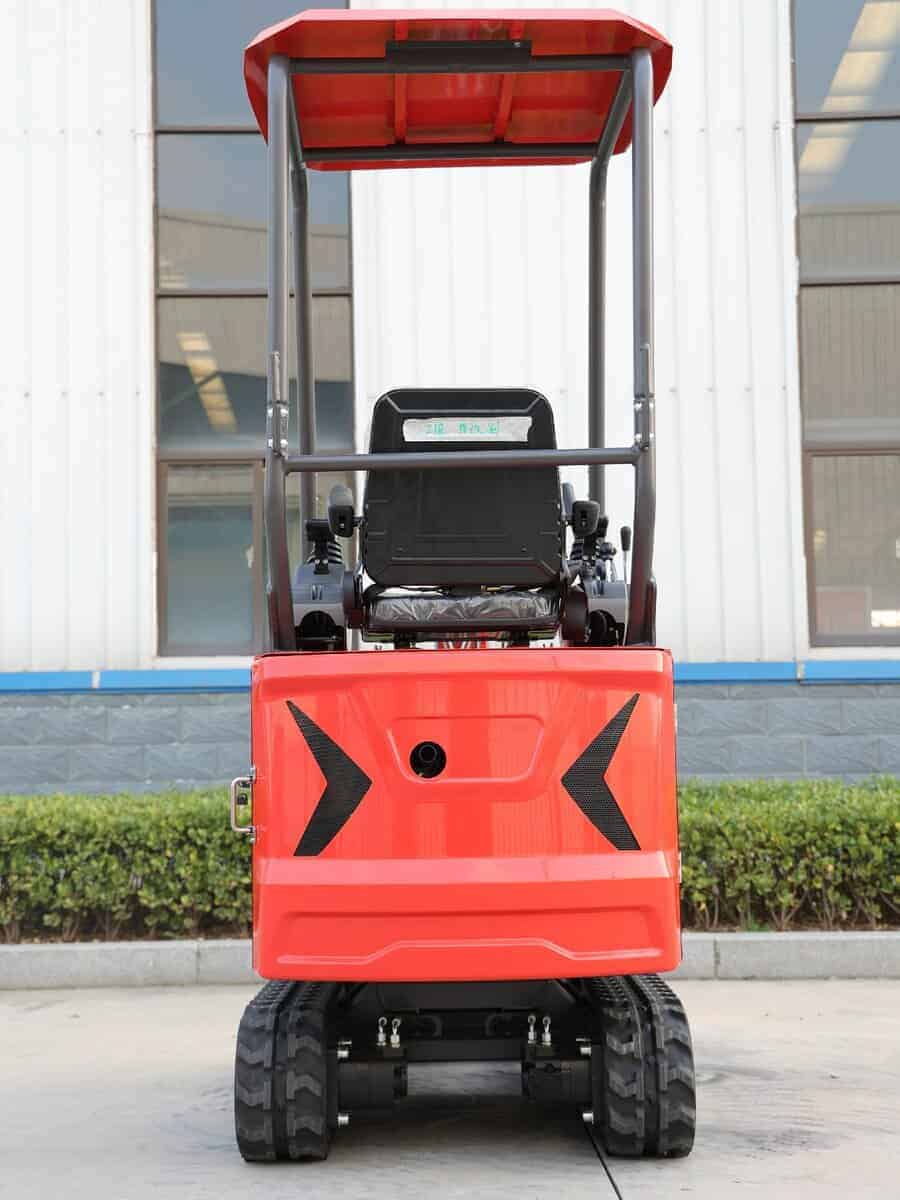

Haleradiusen er 896 mm, og den mindste svingradius er 1490 mm. Der skal derfor være fri plads omkring både hale, bom og skovl, når overvognen drejer. Den samlede længde i transportstilling er 3836 mm, og højden er 2285 mm. Alle tre ydre mål skal medregnes, når adgangsvejen og arbejdsstedet planlægges.

Gravedybde, rækkevidde og aflæssehøjde

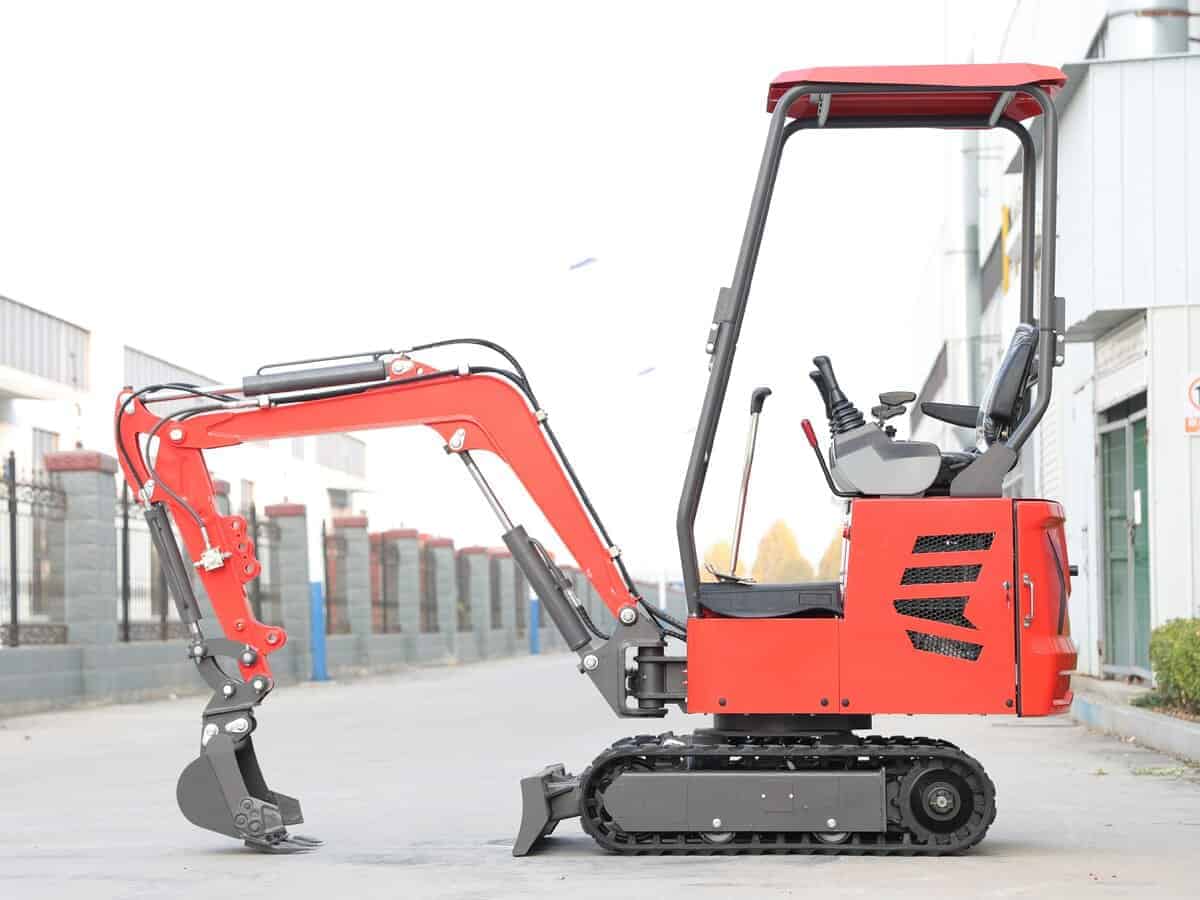

GD10 har en maksimal gravedybde på 1655 mm, en gravehøjde på op til 2490 mm og en aflæssehøjde på op til 1745 mm. Graveradiusen er op til 2940 mm. Målene viser tilsammen, hvor skovlen kan placeres i forhold til maskinen, og er mere anvendelige i planlægningen end gravedybden alene.

Ved en rende skal både dybde og vandret rækkevidde passe til opgaven. Ved flytning af udgravet jord har aflæssehøjden betydning for, hvor materialet kan lægges. Jordtype, hældning og maskinens placering påvirker samtidig den praktiske arbejdsgang.

KOOP-dieselmotor, køredrev og gummibælter

Maskinen har en KOOP 192F-dieselmotor med en nominel effekt på 7,0 kW. Brændstoftanken rummer 5,5 liter. Fremdriften varetages af en Tainuo cykloidmotor 310 / Hengli HDL300, og kørehastigheden er 1,8 km/t.

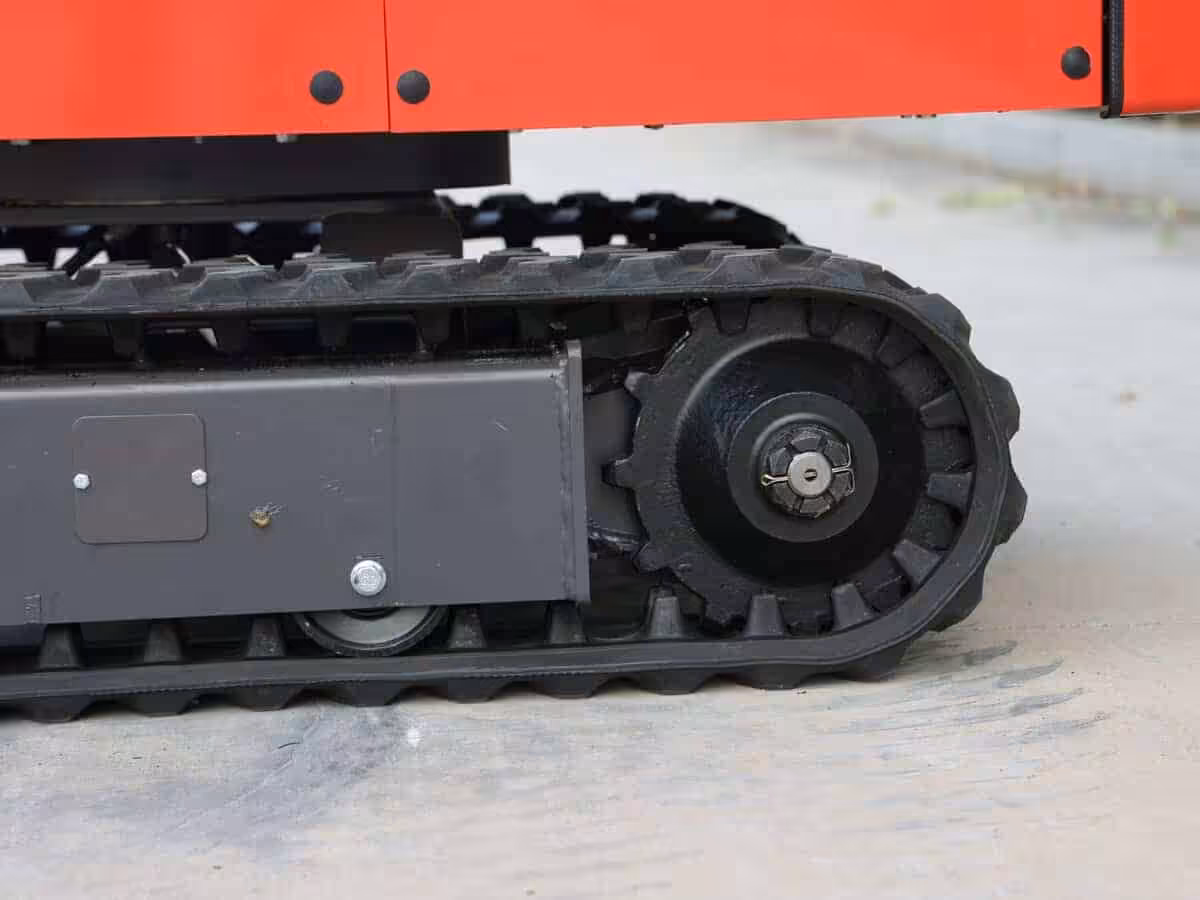

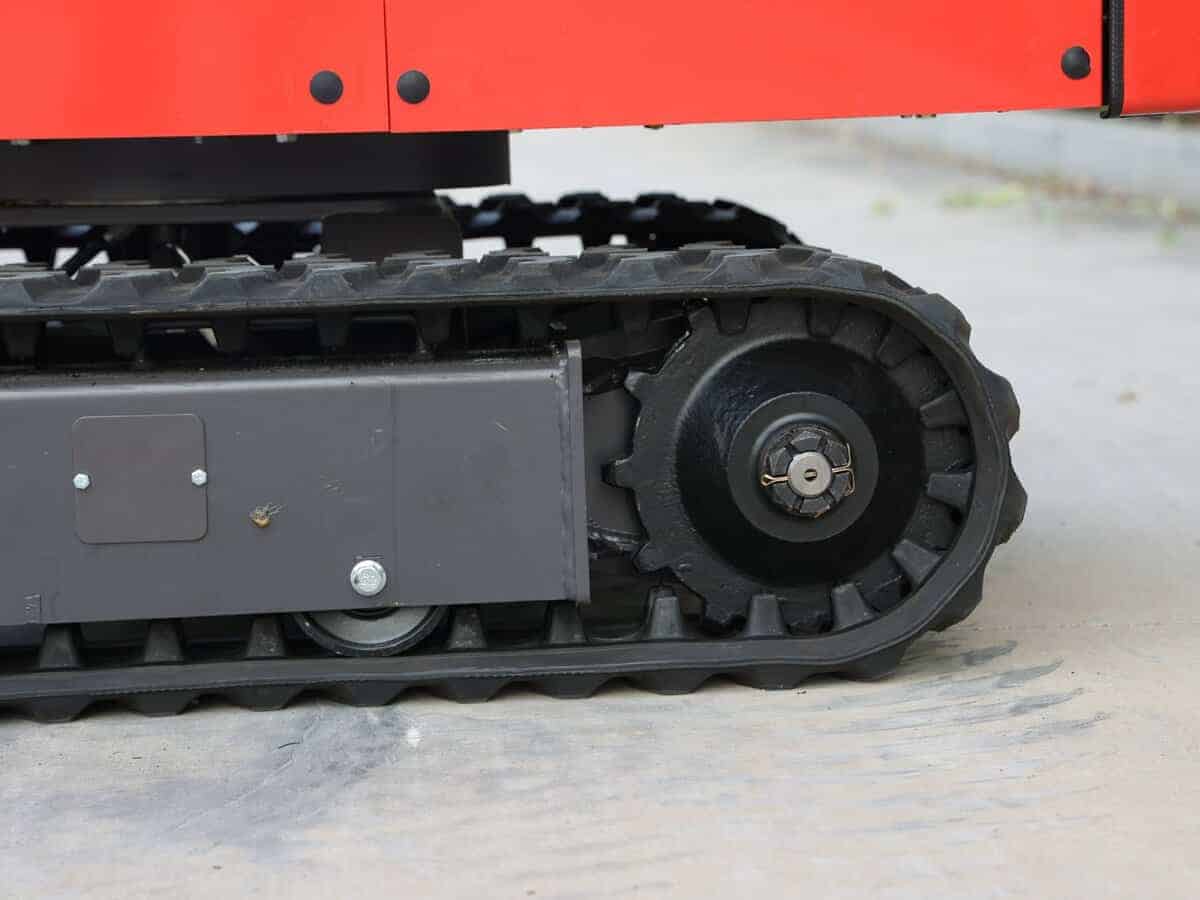

Gummibælterne er 180 mm brede og 1245 mm lange. De fordeler maskinens vægt langs undervognen og bruges til at flytte og positionere GD10 i arbejdsområdet. Den maksimale stigningsevne er 30 grader, men underlagets bæreevne, hældningen og arbejdsudstyrets placering har også betydning ved kørsel i terræn.

Skovl, dozerblad og redskaber til konkrete opgaver

Den medfølgende skovl er 400 mm bred eksklusive sidetænder og har en kapacitet på 0,022 m³. Bredden passer til mindre render og udgravninger, hvor arbejdsområdet skal holdes forholdsvis smalt. Et mekanisk hurtigskifte til minigravere på 1-1,8 ton kan være relevant, hvis flere passende redskaber skal anvendes i samme arbejdsgang.

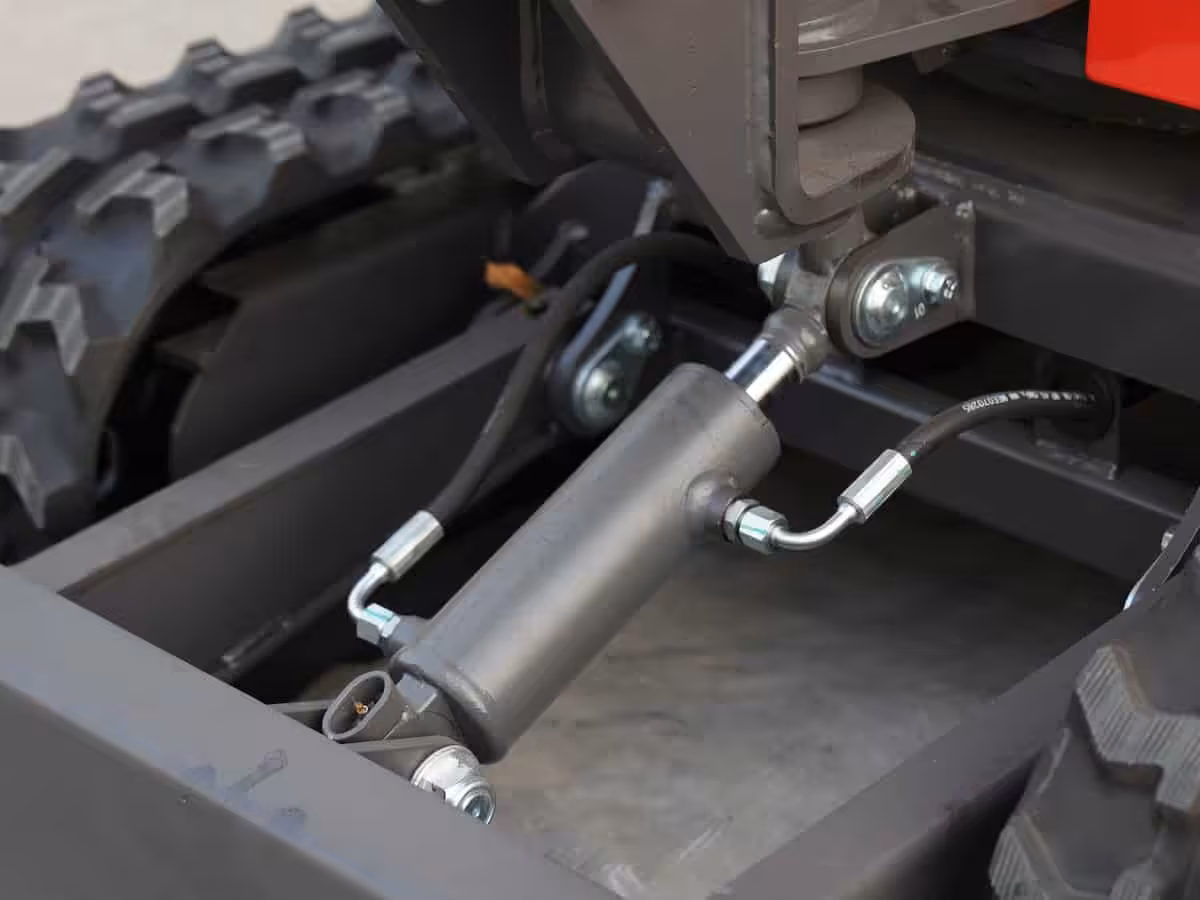

Dozerbladet kan sænkes til 240 mm og løftes til 170 mm. Det kan bruges til lettere planering, flytning af løst materiale og efterarbejde omkring udgravningen. Til klargøring af jord og grus findes en rive til minigravere på 1-1,8 ton, mens et hydraulisk pælebor til 1-1,8 tons minigravere er målrettet huller til blandt andet stolper og hegn. Kompatibiliteten skal altid stemme med maskinens hydraulik og montering.

GD10 kan på baggrund af størrelse og arbejdsområde bruges til eksempelvis:

• render til kabler, rør og mindre dræn
• udgravning til beplantning og stolper
• mindre fundamentforberedelse inden for gravedybden
• jordarbejde i haver og på mindre ejendomme
• lettere planering med dozerbladet

Hvornår passer GreatDane GD10 til opgaven?

GD10 passer især til behovet for en minigraver på 1000 kg, hvor en bredde under én meter er afgørende, og hvor mekanisk betjening foretrækkes. Kombinationen af 1655 mm gravedybde, 2940 mm graveradius, 18 L/min hydraulikflow og en 400 mm skovl giver et konkret grundlag for at vurdere modellen.

Arbejdsstedet skal have plads til maskinens længde og højde, selv om bredden passer gennem adgangen. Der skal desuden være fri afstand til overvognens rotation og bommens arbejdsområde. Tabellen nedenfor samler maskinens mål, komponenter og kapaciteter.

Tekniske specifikationer

FAQ om GreatDane GD10

Hvad vejer GreatDane GD10?

Driftsvægten er 1000 kg.

Hvor bred er GD10?

Totalbredden er 925 mm, mens overvognen er 880 mm bred.

Hvor dybt kan maskinen grave?

Den maksimale gravedybde er 1655 mm, og graveradiusen er op til 2940 mm.

Hvilken motor har GD10?

Maskinen har en KOOP 192F-dieselmotor med en nominel effekt på 7,0 kW.

Hvordan betjenes GreatDane GD10?

GD10 har mekanisk betjening af maskinens centrale arbejdsfunktioner.
